Фильтр Murata BLM18AG601SN1D — ферритовая бусина для поверхностного монтажа из серии EMIFIL BLM18AG. Она включается последовательно в цепь питания или сигнальную линию и подавляет высокочастотные помехи. На низкой частоте и на постоянном токе бусина почти не влияет на сигнал, а на высоких частотах её сопротивление резко растёт, и энергия помехи рассеивается в феррите в виде тепла.
Импеданс на частоте 100 МГц составляет 600 Ом с допуском ±25 %. Типоразмер — 0603: длина 1,6 мм, ширина и толщина по 0,8 мм, масса одной детали 0,005 г. Исполнение рассчитано на общее применение, без специальных требований к отрасли. Маркировка на корпус не наносится, поэтому детали из разных партий на плате по виду не различить, и хранить их нужно в заводской упаковке.
Номинальный ток равен 500 мА и сохраняется как при 85 °C, так и при 125 °C. Сопротивление по постоянному току не превышает 0,38 Ом в исходном состоянии и 0,48 Ом после испытаний. Это нужно учитывать в цепях питания: на бусине падает напряжение, пропорциональное току. Рабочая температура — от −55 до +125 °C.
Для монтажа производитель приводит данные механических испытаний. Усилие отрыва припаянной детали — 6,8 Н в течение 5 с, а проверка на изгиб выполнялась на стеклотекстолитовой плате 100 × 40 × 1,6 мм с прогибом 1,0 мм. Для плат, которые могут изгибаться при сборке, лучше размещать бусину вдали от краёв и мест установки крепежа. Выбирая замену, сравнивайте не только импеданс на 100 МГц, но и ток и сопротивление по постоянному току.
Основные характеристики
- Тип: ферритовая бусина, серия BLM18AG
- Импеданс при 100 МГц: 600 Ом, допуск ±25 %
- Номинальный ток: 500 мА при 85 °C и при 125 °C
- Сопротивление по постоянному току: не более 0,38 Ом, после испытаний не более 0,48 Ом

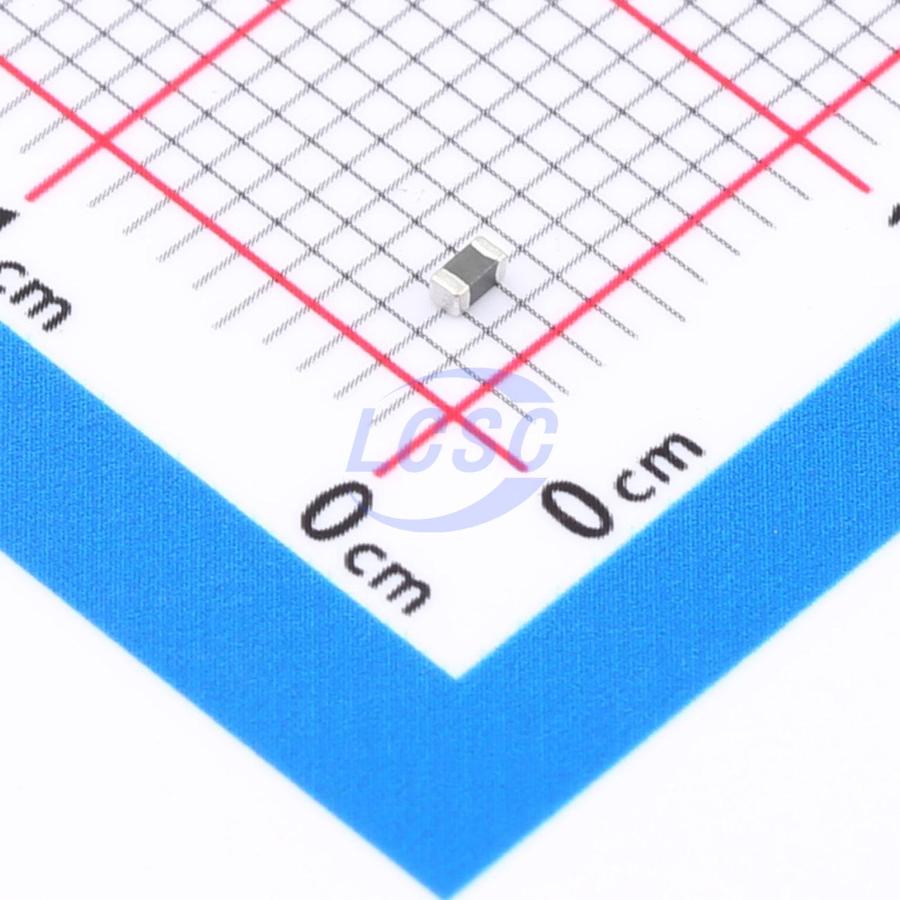

- Типоразмер: 0603, 1,6 × 0,8 × 0,8 мм
- Масса: 0,005 г
- Рабочая температура: от −55 до +125 °C
- Монтаж: поверхностный
Где применяется
- Цепи питания: развязка цифровых и аналоговых узлов, подавление высокочастотных составляющих на шинах до 500 мА.
- Сигнальные линии: ослабление помех на интерфейсных и тактовых цепях.
- Платы с плотным монтажом: фильтрация там, где нет места под дроссель большего размера.
- Электромагнитная совместимость: снижение излучаемых и наведённых помех при доработке изделий.
