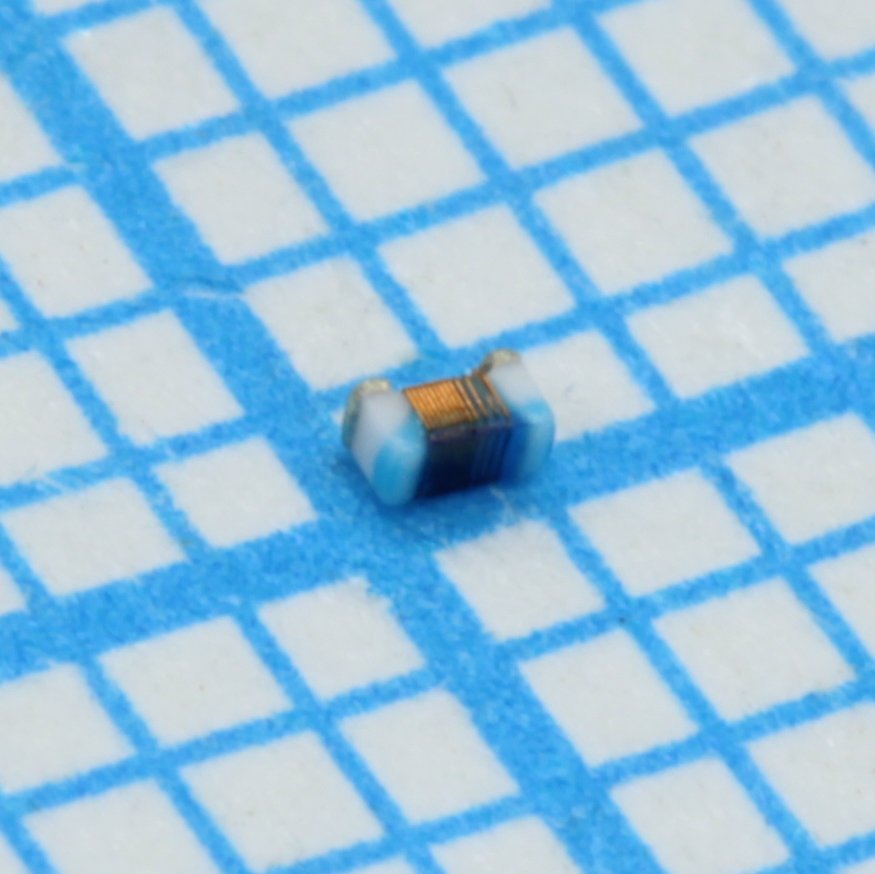

Дроссель Murata LQW15AN47NG00D — это высокочастотный индуктивный элемент на неферромагнитном сердечнике, рассчитанный на работу в цепях микроволнового диапазона. Индуктивность 47 нГ (наногенри) — критически малое значение, характерное для развязки и фильтрации сигналов выше 100 МГц. Собственная резонансная частота 2.9 ГГц позволяет использовать элемент в полосе вплоть до нескольких гигагерц без потери функциональности. Номинальный ток ограничен 210 мА, что определяет область применения — сигнальные и управляющие цепи с малыми мощностями.
DC сопротивление дросселя достигает максимум 1.08 Ом, что необходимо учитывать при расчёте потерь в тракте сигнала. Компактный корпус 0402 (размер 1.0×0.5 мм) позволяет встраивать элемент в плотные схемы мобильной электроники и систем на кристалле. Неэкранированная конструкция означает наличие магнитного поля вокруг элемента, что требует соблюдения расстояний до чувствительных цепей при размещении на печатной плате.
Рабочий диапазон температур от -55 до +125°C обеспечивает применение в индустриальных и мобильных устройствах. Минимальный заказ 25 штук указывает на то, что позиция поставляется в смотанном виде на катушке, что удобно для автоматического монтажа на производстве.
Основные характеристики
Индуктивность 47 нГ с допуском ±2%, номинальный ток 210 мА, DC сопротивление до 1.08 Ом. Собственная резонансная частота 2.9 ГГц, корпус 0402 (1×0.5 мм), частота теста индуктивности 100 МГц. Рабочий диапазон температур -55 до +125°C, масса 0.0008 г.
Где применяется
- ВЧ фильтры и развязка: в цепях приёма и передачи сигнала мобильных устройств и беспроводных модулей
- Согласование импеданса: в смесителях, усилителях и фильтрах РЧ трактов
- Компактные интегральные схемы: встраивание в системы на кристалле и модули СиП с жёсткими ограничениями по площади
- Высокочастотная развязка питания: в цифровых синтезаторах частоты и РЧ генераторах
