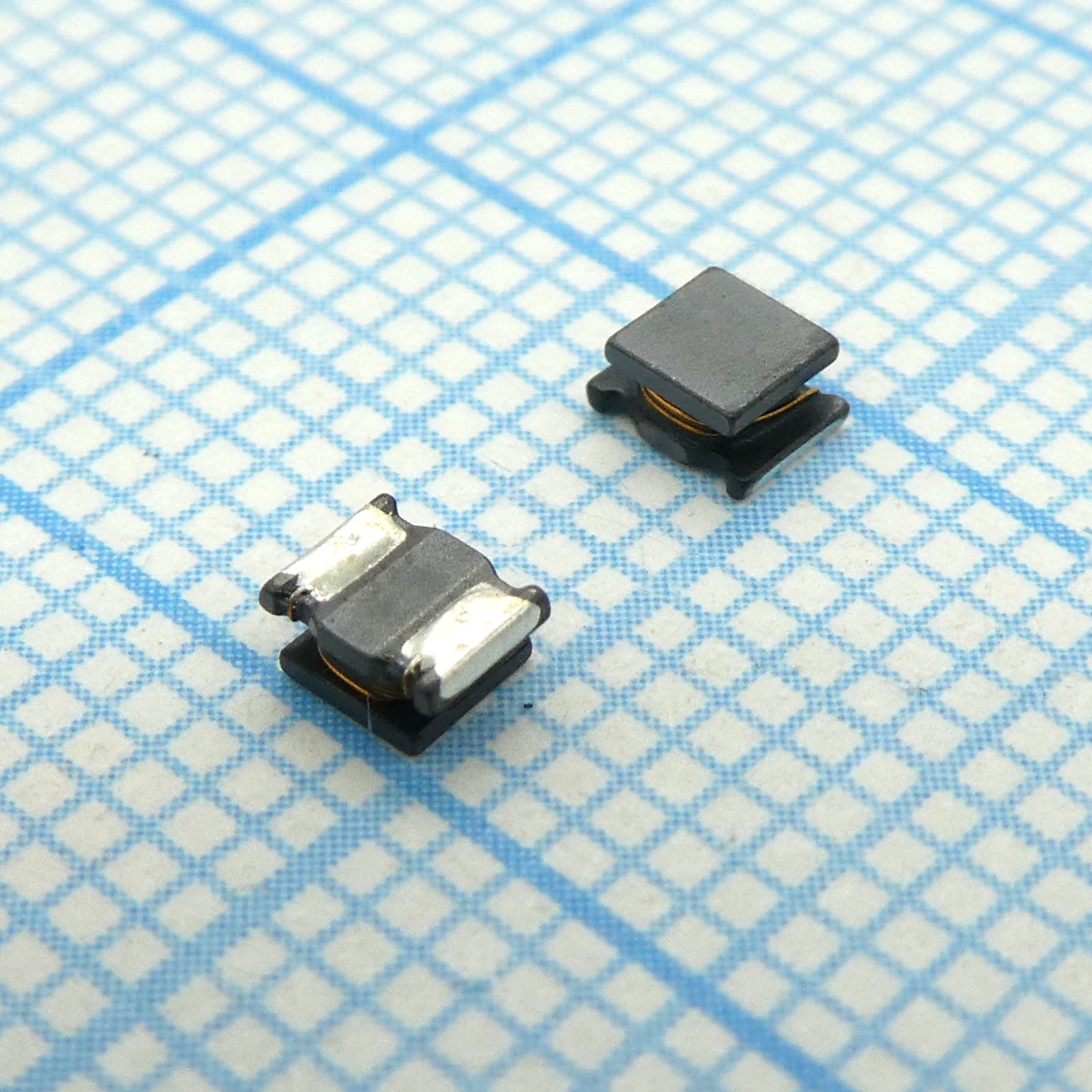

Дроссель Murata LQH32CN100K33L — это экранированный дроссель номиналом 10 мкГн, допуском ±10 % в типоразмере 1210 для поверхностного монтажа. Компонент выпускается на основе ферритового сердечника с параметрами, оптимизированными для работы в импульсных источниках питания и фильтрующих цепях. Сопротивление постоянному току составляет 0.30 Ом, что типично для дросселей этой серии. Экранирование предотвращает распространение магнитного поля на соседние компоненты платы, что критично при компактной трассировке.
Номинальный ток через дроссель 450 мА при ограничении нагрева не более 20 °С над температурой окружающей среды. Это означает, что при комнатной температуре 25 °С дроссель можно нагружать полным номинальным током, но при большей температуре окружающей среды рабочий ток следует снизить. Собственная резонансная частота составляет не менее 26 МГц, что позволяет использовать компонент на частотах до 10 МГц без значительного изменения индуктивности. Диапазон рабочих температур от −55 до +150 °С.
Физические размеры: длина 3.2 мм, ширина 2.5 мм, высота 2.0 мм в стандартной упаковке. Масса одного компонента 0.060 г. Дроссель поставляется в катушке на диаметре 180 мм, намотанной на ленту шириной 8 мм с шагом 4.0 мм для автоматизированного монтажа. Допуск индуктивности ±10 % означает, что реальное значение может быть на 10 % выше или ниже номинального 10 мкГн.
Основные характеристики
Дроссель имеет индуктивность 10 мкГн с допуском ±10 %, номинальный ток 450 мА с саморазогревом не более 20 °С, сопротивление постоянному току 0.30 Ом и собственную резонансную частоту 26 МГц, что обеспечивает стабильность параметров в рабочем диапазоне до 10 МГц.
Где применяется
- Импульсные источники питания: сглаживает токи в выходных цепях преобразователей и фильтрует высокочастотные помехи
- USB-зарядные устройства: подавляет составляющие импульсной коммутации в цепях питания и управления
- Портативные электронные устройства: интегрируется в понижающие преобразователи напряжения для питания микроконтроллеров и датчиков
- Фильтры помех: снижает электромагнитное излучение в цепях с быстрыми переходящими процессами
