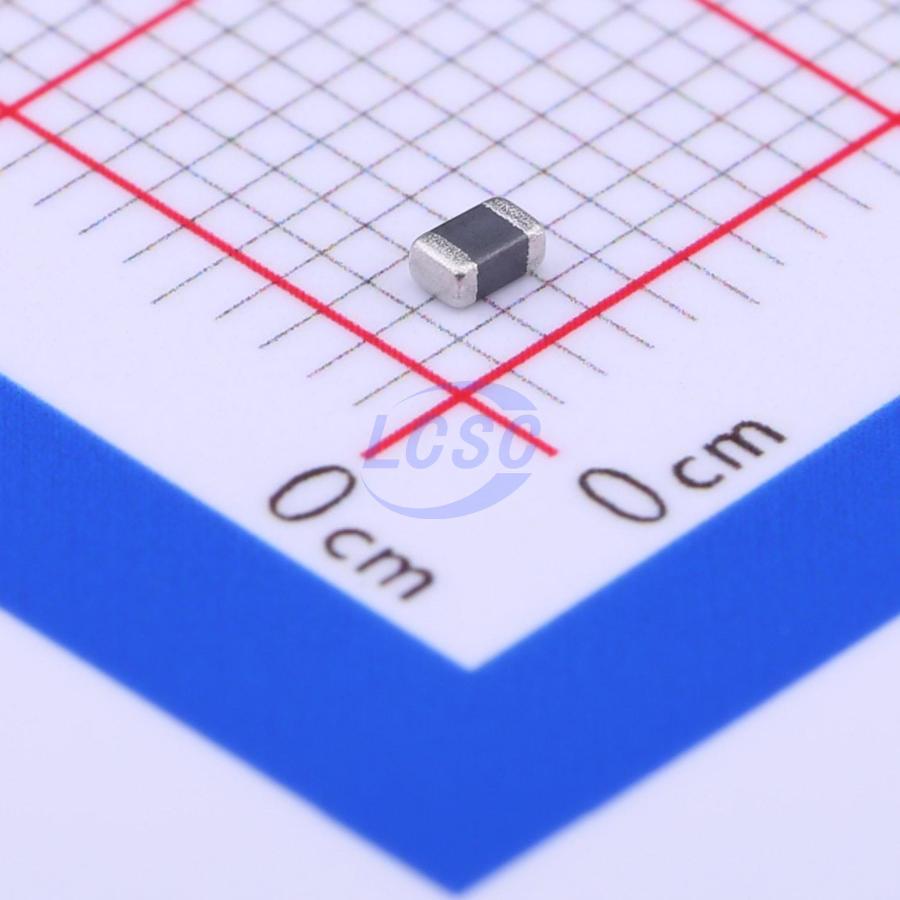

Дроссель Murata BLM21AG102SN1D — ферритовая бусина серии EMIFIL BLM, предназначена для подавления радиочастотных помех в цепях постоянного и переменного тока. Компонент работает по принципу частотно-зависимого сопротивления: сопротивление постоянному току не превышает 0,27 Ом, что практически не влияет на работу схемы, а импеданс на частоте 100 МГц составляет 1000 Ом, эффективно подавляя помехи. Корпус типоразмера 0805 рассчитан на номинальный ток 600 мА, что позволяет использовать дроссель в маломощных и среднемощных цепях.
Дроссель подходит для монтажа на печатные платы методом поверхностного монтажа (SMD) и имеет паяемость по стандарту Sn-3.0 Ag-0.5 Cu при температуре 240°C. Рабочий диапазон температур от −55°C до +125°C обеспечивает стабильность параметров при эксплуатации в широком спектре условий. Масса компонента составляет всего 0,01 грамма.
Основные характеристики
Ферритовая бусина на 1000 Ом (100 МГц) со стойкостью к влажности, сопротивлением постоянному току 0,27 Ом максимум и допускаемым номинальным током 600 мА в корпусе 0805. Диапазон рабочих температур −55…+125°C, диэлектрическая прочность 300 В.
Где применяется
- USB и сигнальные линии: защита линий данных от помех в интерфейсах USB 2.0, RS-232 и аналогичных стандартах с кабельными трассами
- Источники питания и регуляторы: подавление высокочастотных помех в цепях питания микроконтроллеров, операционных усилителей и аналоговых микросхем
- Радиочастотные цепи: развязка между высокочастотными и низкочастотными каскадами, снижение излучаемых помех
- Защита аналоговых входов: фильтрация помех на входах АЦП и датчиков перед обработкой сигнала
