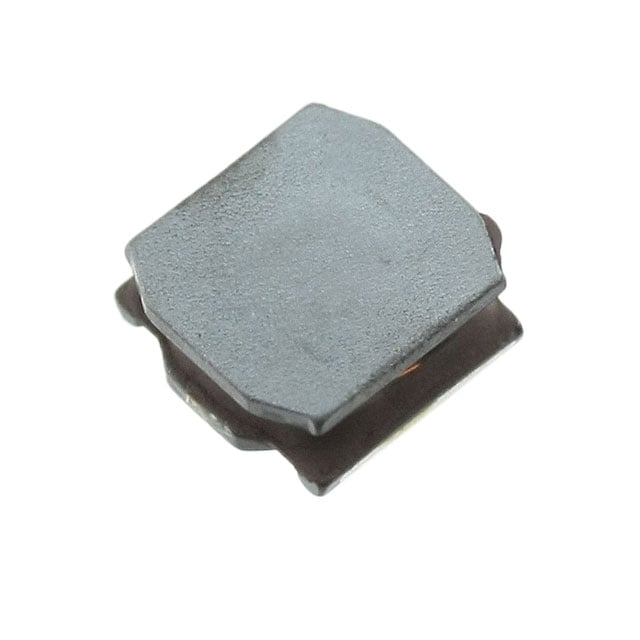

Катушка индуктивности Murata LQH44PN4R7MP0L — экранированный силовой дроссель для поверхностного монтажа из серии LQH44 PN_P0. Индуктивность составляет 4,7 мкГн с допуском ±20 %, измерена на частоте 1 МГц. Это типовой номинал для выходных цепей понижающих импульсных преобразователей с умеренным током нагрузки.
Исполнение отличается от открытых дросселей тем, что обмотка залита магнитной смолой. Такой экран заметно снижает наводки на соседние цепи и позволяет ставить дроссель рядом с чувствительными узлами. Корпус типоразмера 1515 (4040) имеет размеры 4,0 × 4,0 мм при толщине 1,65 мм, масса одного изделия около 0,1 г. Для плат, где каждый миллиметр высоты на счету, это существенное преимущество.
Токовые пределы заданы двумя значениями: ток насыщения и ток по нагреву равны 1700 мА. Сопротивление постоянному току — не более 0,096 Ом, типовое значение — 0,080 Ом с разбросом ±20 %. Отсюда можно оценить потери на нагрев обмотки: при токе, близком к предельному, на дросселе выделяется заметная мощность, и запас по току лучше закладывать заранее. Частота собственного резонанса — не менее 40 МГц, поэтому дроссель остаётся индуктивным на частотах переключения современных преобразователей.
Температурные границы зависят от условий. Без учёта саморазогрева рабочий диапазон — от −40 до +85 °C, с учётом саморазогрева — до +125 °C. То есть при высокой температуре окружающей среды и токе у предела дроссель потребует дополнительного расчёта. Для токов выше 1,7 А потребуется позиция другой серии с большим типоразмером.
Основные характеристики
Индуктивность 4,7 мкГн ±20 %, ток 1700 мА, сопротивление постоянному току 0,096 Ом, корпус 1515 с магнитным экраном из смолы.
Где применяется
- Понижающие преобразователи: накопительный дроссель в выходной цепи на токи до 1,7 А.
- Питание портативных устройств: малая высота корпуса и экран подходят для тесных плат.
- Фильтры питания: сглаживание пульсаций на шинах, чувствительных к помехам.
- Платы со смешанными сигналами: экранированная конструкция снижает влияние на аналоговые цепи.
