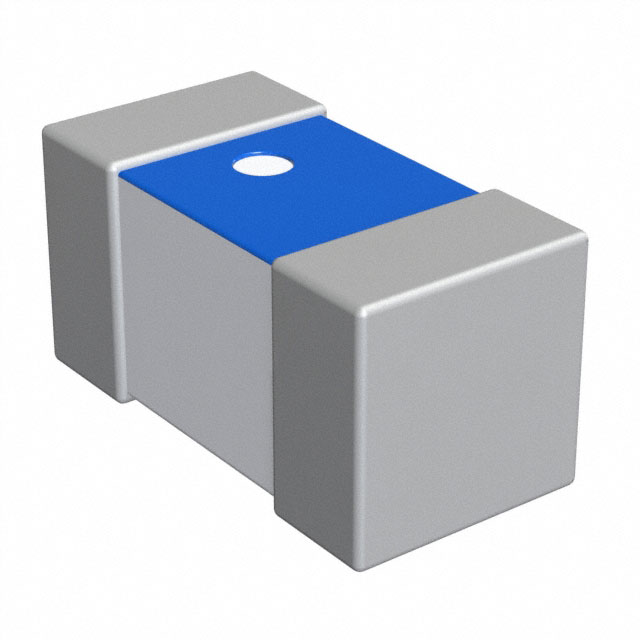

Дроссель Murata LQP03TN8N2H02D — индуктивный элемент поверхностного монтажа с индуктивностью 8,2 нГн и номинальным током 250 мА. Компонент выполнен в миниатюрном корпусе 0201, что позволяет применять его в плотных схемах с высокой степенью интеграции. Активное сопротивление 700 мОм больше, чем у аналога LQP03TN3N0B02D, но остаётся приемлемым для маломощных цепей развязки. Диапазон рабочих температур от минус 55 до плюс 125 градусов соответствует промышленному применению в стационарных приборах.
Индуктивность 8,2 нГн больше, чем 3 нГн, и лучше подходит для подавления шумов на более низких частотах в диапазоне сотен мегагерц и гигагерц. Компонент встраивается в развязывающие и фильтрующие сети для снижения импеданса на линии питания интегральных микросхем. Резонансная частота 3,6 ГГц показывает эффективность подавления помех в гигагерцовом диапазоне. Допуск ±3% на индуктивность обеспечивает приемлемую точность для большинства применений.
Основные характеристики
Индуктивность 8,2 нГн, номинальный ток 250 мА, активное сопротивление 700 мОм, корпус 0201, монтаж поверхностный, допуск ±3%.
Где применяется
- Развязка питания цифровых микросхем: снижение импеданса линии питания при переходных процессах
- РЧ-каскады: согласование цепей и подавление паразитных колебаний на частотах 0,5—3 ГГц
- Аналоговые цепи датчиков: защита входов АЦП от высокочастотных помех
- Коммутационные импульсные стабилизаторы: фильтрация в цепях управления и обратной связи
Специалисты компании помогут выбрать дроссель по требуемой индуктивности и максимальному рассеиваемому в нём теплу, предложат компоненты других производителей при необходимости, рассчитают сроки доставки образцов для испытаний и производственных партий. Отправьте заявку на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
