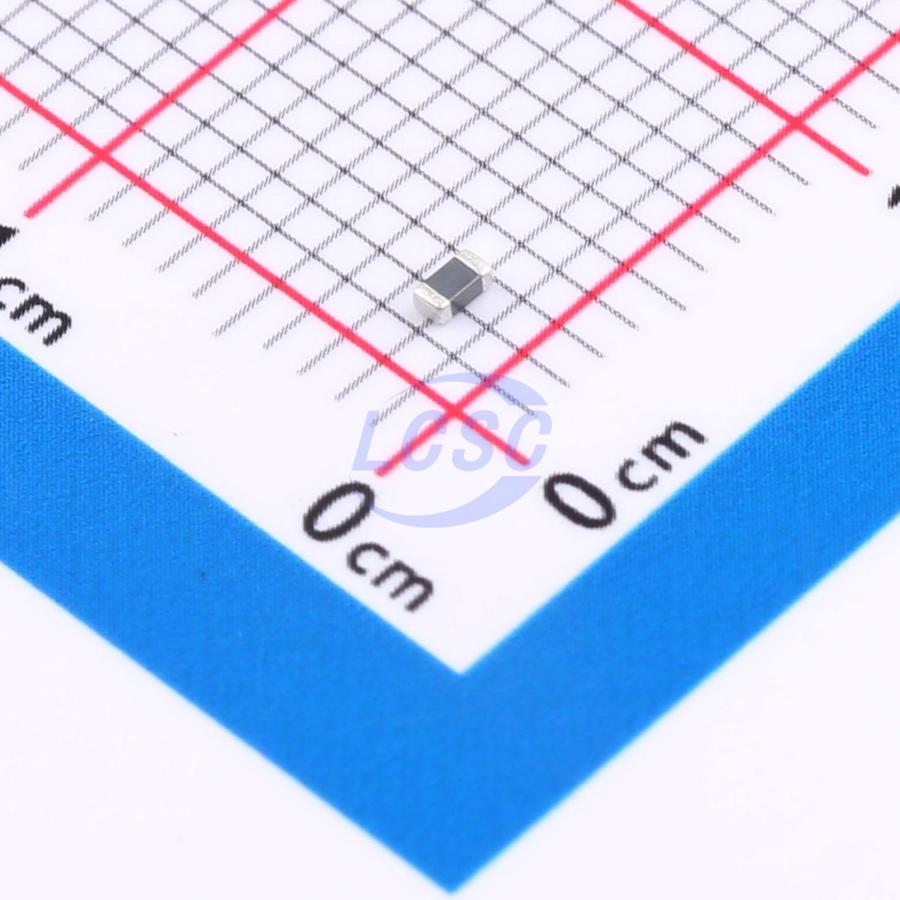

Дроссель Murata BLM18SG221TN1D — компонент для подавления высокочастотных помех в силовых цепях. Дроссель представляет собой ферритовый элемент в миниатюрном корпусе 0603, установленный на плате поверхностным монтажом. На частоте 100 МГц дроссель обеспечивает импеданс 220 Ом с допуском ±25%, что позволяет эффективно подавлять высокочастотные составляющие шума в цепях питания.
Сопротивление постоянному току низкое — 0,04 Ом, что минимизирует потери энергии при пропускании полезного сигнала. Компонент рассчитан на непрерывный ток 2,5 А при температуре 85 °C и 1 А при 125 °C. На частотах до 20 МГц дроссель работает с заявленными характеристиками. Рабочий диапазон температур составляет от −55 до 125 °C.
Дроссель поставляется в ленте на катушке (Paper Tape), готов к автоматизированной сборке. Миниатюрный типоразмер позволяет размещать компонент на компактных печатных платах без значительного увеличения их размеров.
Основные характеристики
Ферритовый дроссель серии BLM, импеданс 220 Ом на 100 МГц, сопротивление постоянному току 0,04 Ом, номинальный ток 2,5 А, рабочий диапазон от −55 до 125 °C.
Где применяется
- Сетевые фильтры и входные каскады питания: подавление помех от сетевого напряжения в импульсных источниках и блоках питания.
- USB и высокоскоростные интерфейсы: фильтрация помех в линиях передачи данных при работе со скоростями до 20 МГц.
- Аналоговые входы микроконтроллеров: защита АЦП-каналов от высокочастотных помех в системах сбора данных.
- Силовые цепи с импульсными нагрузками: компенсация быстрых переходных процессов в цепях управления.
Специалисты компании подберут нужное количество дросселей, предложат аналоги для других условий применения и рассчитают сроки поставки. Направьте заявку на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
