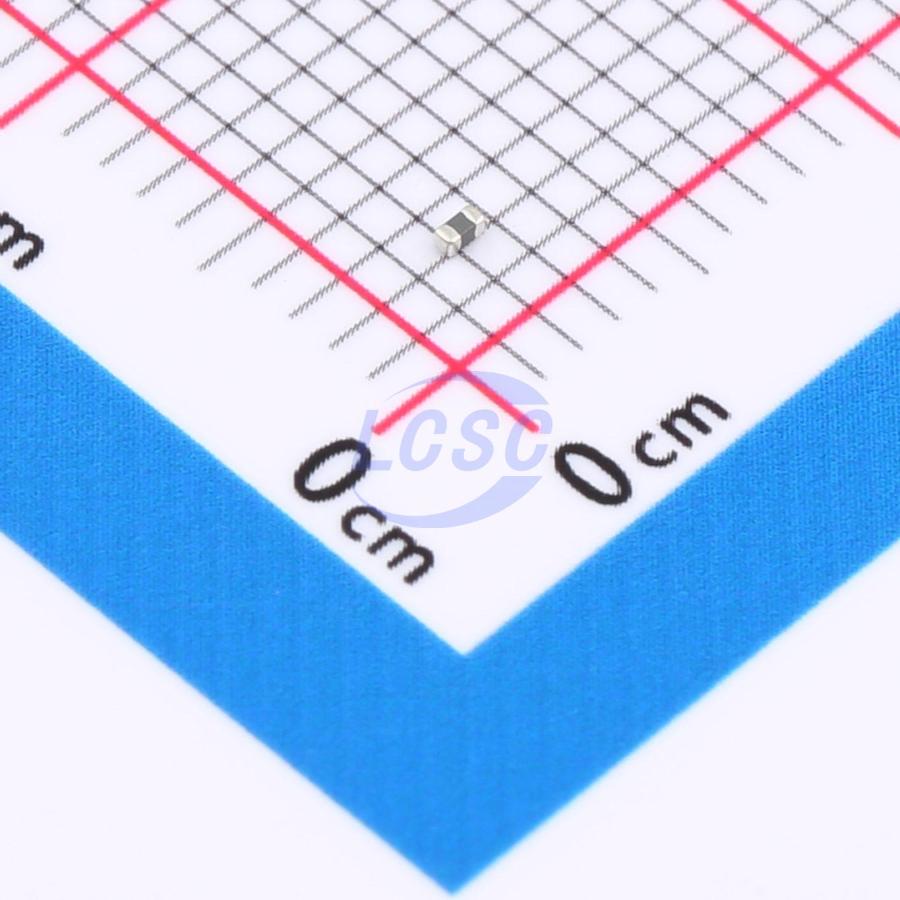

Дроссель Murata BLM15HG102SN1D — это ферритовая бусина для поверхностного монтажа в корпусе типоразмера 0402 (по метрической системе 1005). Она включается в разрыв сигнальной линии или цепи питания и подавляет высокочастотные помехи. Полезный сигнал и постоянный ток она при этом почти не ослабляет. Деталь относится к серии BLM15 HG/HD/EG и имеет одну цепь.
Принцип работы основан на потерях в феррите. На низких частотах бусина ведёт себя как небольшое сопротивление. С ростом частоты её полное сопротивление растёт, а помеха рассеивается в виде тепла и не уходит дальше по линии. Для этого исполнения номинал указан на частоте 100 МГц: 1000 Ом с допуском ±25%. На частоте 1 ГГц полное сопротивление выше и составляет 1400 Ом с допуском ±40%. Поэтому бусина работает и в диапазоне, где обычная катушка уже теряет подавляющие свойства.
Сопротивление постоянному току не превышает 1,1 Ом. Номинальный ток — 250 мА, и он одинаков при температуре 85 и 125 °C. На более мощных цепях питания эту бусину применять нельзя: падение напряжения и нагрев будут заметны. Для сигнальных линий, цепей тактирования и питания небольших узлов её параметров хватает. Рабочий диапазон температур — от −55 до +125 °C.
Корпус имеет размеры 1,0 × 0,5 × 0,5 мм, масса детали около 0,001 г. Выводы покрыты никелем и оловом, свинца в покрытии нет. Поставка возможна россыпью в пакете от 1000 штук, на ленте с катушкой 180 мм от 10 000 штук или на катушке 330 мм от 50 000 штук.
Основные характеристики
- Полное сопротивление на 100 МГц: 1000 Ом, допуск ±25%
- Полное сопротивление на 1 ГГц: 1400 Ом, допуск ±40%
- Номинальный ток: 250 мА
- Сопротивление постоянному току: не более 1,1 Ом
- Типоразмер: 0402 (1005 по метрической системе)
- Размеры: 1,0 × 0,5 × 0,5 мм
- Рабочая температура: от −55 до +125 °C
- Выводы: никель и олово, без свинца
- Монтаж: поверхностный
Где применяется
- Цепи питания малой мощности: фильтрация шумов на входах питания микросхем при токе до 250 мА.
- Сигнальные линии: подавление высокочастотных наводок на линиях данных и управления.
- Радиочастотные узлы: развязка питания модулей связи, где нужно подавление на частотах около гигагерца.
- Компактные платы: устройства, где на плате места мало и подходит только корпус 0402.
