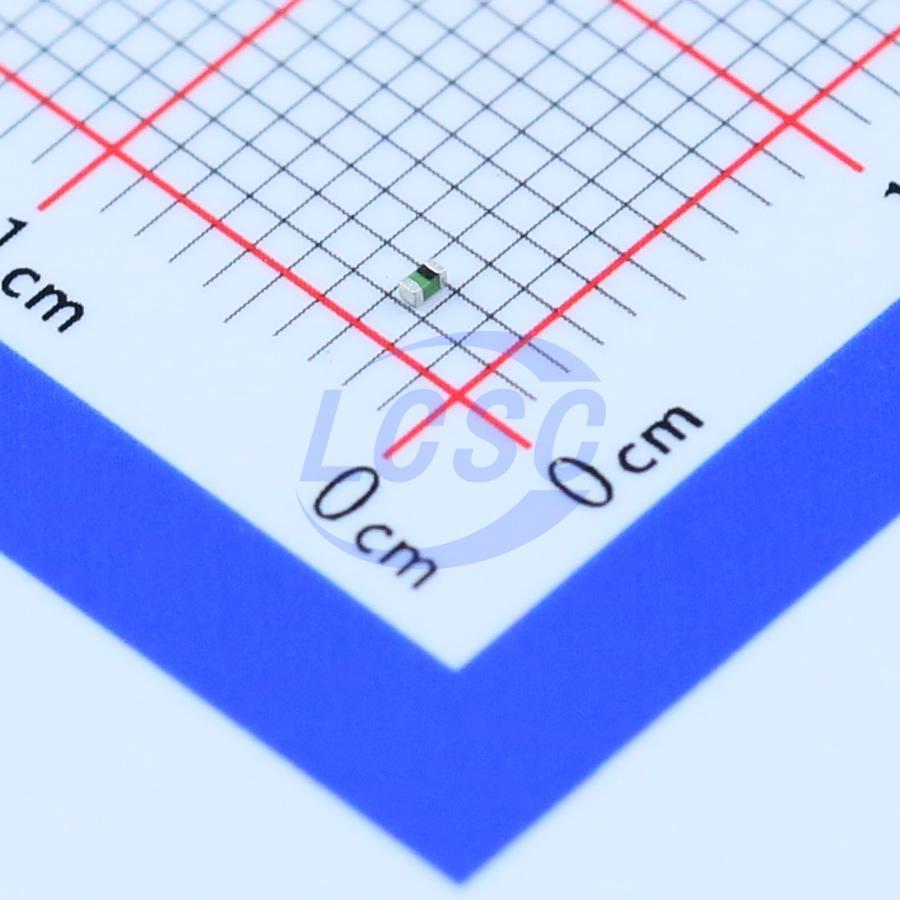

Дроссель, Murata, LQG15HN2N0S02D — это чип-индуктор для поверхностного монтажа из серии LQG15H, рассчитанный на высокочастотные цепи. Индуктивность детали — 2,0 нГн с допуском ±0,3 нГн. Это область значений, в которой дроссель используют для настройки и согласования, а не для накопления энергии в преобразователях.
Корпус соответствует типоразмеру 1005 по метрической системе: длина 1,0 мм, высота 0,5 мм. Масса детали — около 0,001 г. Малые габариты упрощают размещение рядом с микросхемами радиочастотных блоков, где длина дорожек напрямую влияет на параметры сигнала.
Индуктивность измерена на частоте 100 МГц при уровне сигнала около 0 дБм. Минимальная частота собственного резонанса — 6000 МГц. Рабочий диапазон дросселя лежит заметно ниже этой частоты, а вблизи резонанса вклад паразитной ёмкости становится существенным и характеристика перестаёт быть индуктивной.
Деталь работает при температуре от -55 до +125 °C, такой же диапазон указан для хранения. Стойкость к нагреву при пайке проверялась при 270 ±5 °C, паяемость — с припоем Sn-3.0Ag-0.5Cu. В исходных данных токи указаны по-разному: номинальный ток 900 мА и максимальный постоянный ток 300 мА. Для цепей с заметной нагрузкой значение стоит подтвердить по даташиту.
Основные характеристики
- Производитель: Murata
- Серия: LQG15H
- Индуктивность: 2,0 нГн
- Допуск индуктивности: ±0,3 нГн
- Типоразмер: 1005 (метрический), чип-индуктор
- Длина и высота: 1,0 мм и 0,5 мм
- Минимальная частота собственного резонанса: 6000 МГц
- Номинальный ток: 900 мА
- Максимальный постоянный ток: 300 мА
- Температура пайки при испытании: 270 ±5 °C
- Рабочая температура: от -55 до +125 °C
Где применяется
- Радиочастотные каскады: цепи согласования усилителей, смесителей и фильтров.
- Антенные цепи: подстройка согласующих звеньев в модулях беспроводной связи.
- Помехоподавление: ослабление высокочастотных помех в сигнальных линиях.
- Миниатюрные устройства: платы с высокой плотностью монтажа.
