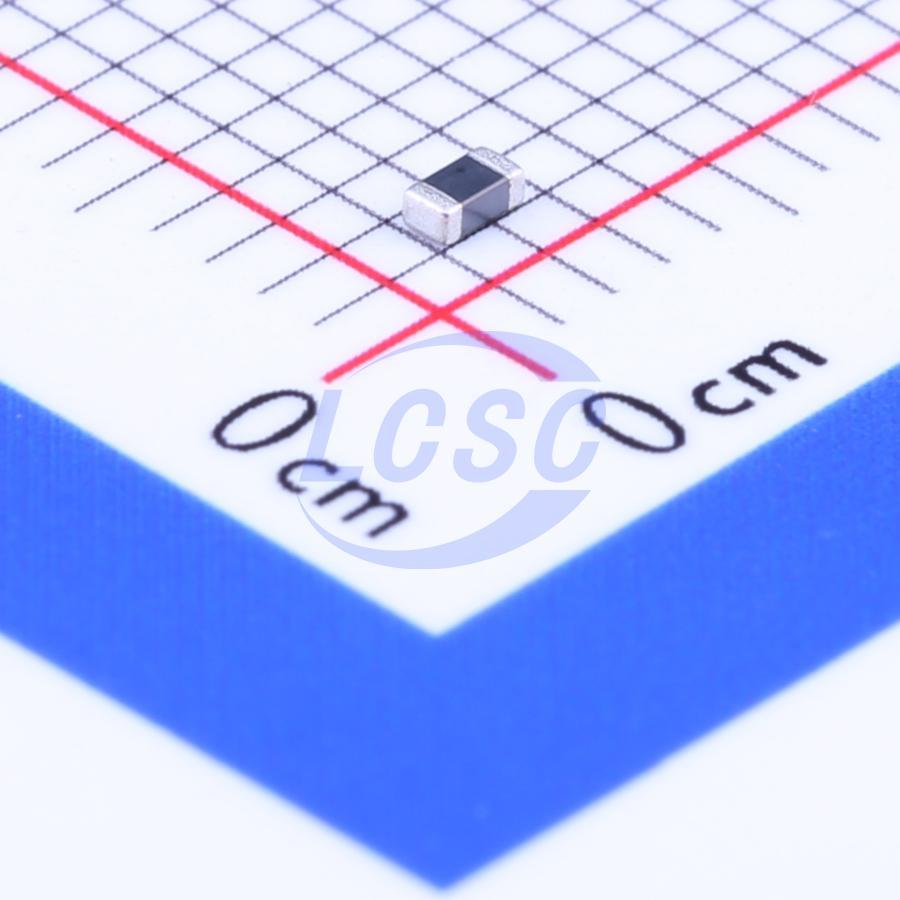

Фильтр BLM18SG121TN1D — ферритовый чип-дроссель производства Murata, применяемый для подавления высокочастотных помех в цепях питания. Компонент выполнен в корпусе типоразмера 0603 (метрический 1608) и рассчитан на номинальный ток до 3 А, что позволяет устанавливать его непосредственно в силовые линии без заметного падения напряжения.
Полное сопротивление ферритового сердечника — 120 Ом, допуск по импедансу — ±25%. Сопротивление по постоянному току не превышает 0,025 Ом, поэтому дроссель почти не влияет на постоянную составляющую тока в линии и работает преимущественно как фильтр для высокочастотных наводок и импульсных помех.
Габариты компонента — длина 1,6 мм, ширина 0,8 мм, высота 0,5 мм, что соответствует стандартному корпусу 0603 и позволяет устанавливать деталь на платы с плотной компоновкой. Монтаж — поверхностный (SMD), пайка выполняется по тем же режимам, что и для чип-резисторов и конденсаторов того же типоразмера.
Рабочий диапазон температур — от -55°C до +125°C, что допускает применение как в бытовой, так и в части промышленной аппаратуры. Серия BLM18S, к которой относится компонент, ориентирована на подавление помех в силовых и низкоомных сигнальных цепях.
Основные характеристики
- Производитель: Murata
- Серия: BLM18S
- Импеданс: 120 Ом
- Допуск по импедансу: ±25%
- Номинальный ток: 3 А
- Сопротивление по постоянному току: не более 0,025 Ом
- Корпус: 0603 (1,6×0,8×0,5 мм)
- Монтаж: SMD
- Темп. диапазон: от -55°C до +125°C
Где применяется
- Цепи питания: подавление высокочастотных помех в силовых линиях благодаря запасу по току 3 А
- Импульсные преобразователи: сглаживание выбросов на выходе DC-DC преобразователей
- Защита от наводок: снижение уровня помех, попадающих в цепь по силовым проводникам
- Плотные платы: установка в компактных модулях благодаря корпусу 0603
