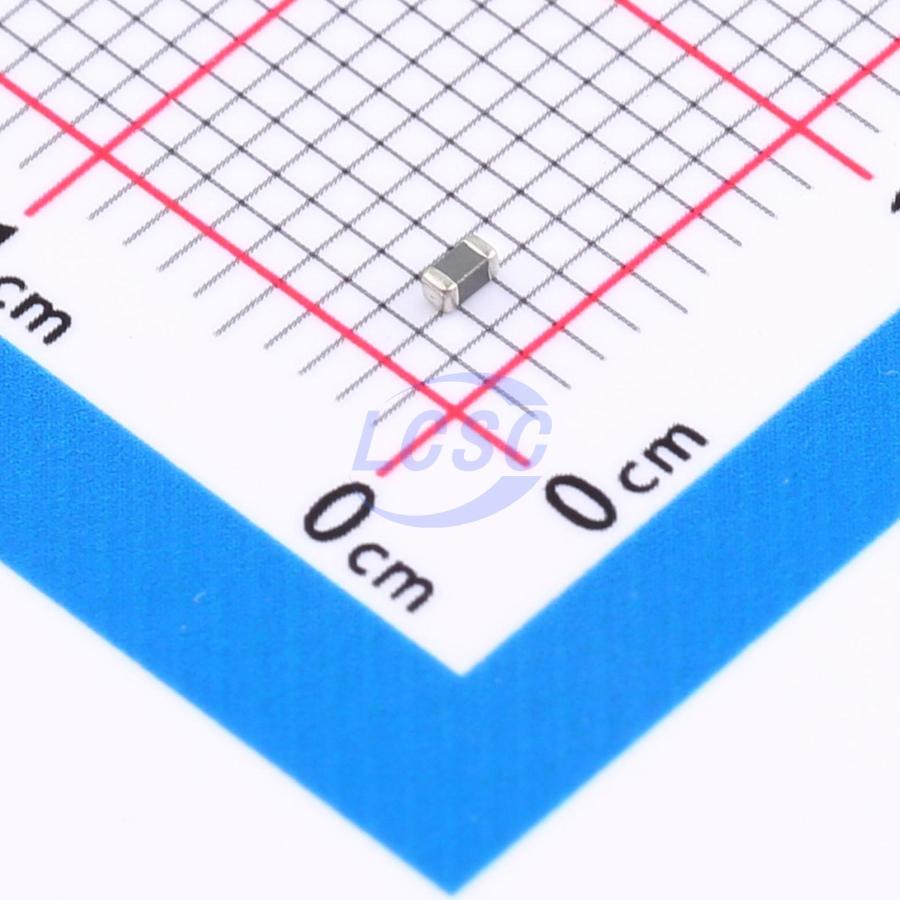

Дроссель Murata LQM18FN100M00D — чип-индуктор на ферритовом сердечнике корпуса 0603 для поверхностного монтажа. Номинальная индуктивность 10 мкГн при допуске ±20 %. Постоянное сопротивление обмотки составляет 0.90 Ом с допуском ±30 %. Номинальный ток 50 мА при самонагреве не выше 25 °C и изменении индуктивности в пределах 50 % от начального значения.
Компонент предназначен для подавления высокочастотных помех в цепях с низкой нагрузкой по мощности. Собственная резонансная частота составляет минимум 30 МГц, что позволяет использовать дроссель в полосе частот до этого значения. При понижении температуры до −55 °C и повышении до +125 °C изменение индуктивности не превышает 30 % за 10 полных циклов. Компактный размер 1.6×0.8×0.8 мм позволяет монтировать компонент в плотно скомпонованных устройствах.
Муратовский чип-индуктор предназначен для фильтрации в портативной электронике, где требуется минимальное место на печатной плате и низкие рассеиваемые мощности. Поверхностный монтаж методом рефлоу или волны гарантирует надёжное соединение со схемой. Муната указывает в спецификации стойкость к вибрационным нагрузкам.
Основные характеристики
Чип-индуктор 0603, индуктивность 10 мкГн ±20 %, номинальный ток 50 мА. Постоянное сопротивление 0.90 Ом ±30 %, собственная резонансная частота ≥30 МГц, рабочий диапазон −55…+125 °C.
Где применяется
- Фильтры источников питания: для подавления высокочастотного шума
- Цепи развязки: в мобильных устройствах и портативном оборудовании
- Согласующие и компенсирующие цепи: в RF-приложениях с малыми амплитудами
- Маломощные импульсные преобразователи: в схемах с малым потреблением
