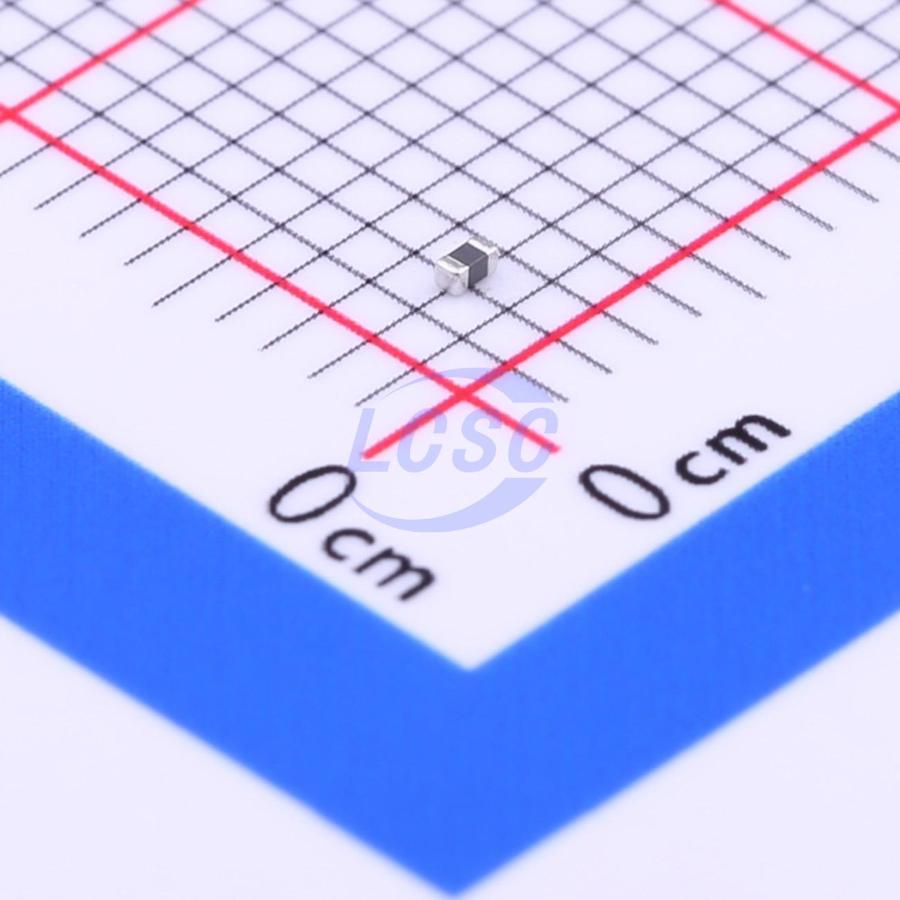

Дроссель Murata BLM15AX601SN1D — ферритовый фильтр (chip ferrite bead) типоразмера 0402 для поверхностного монтажа, предназначен для подавления высокочастотных помех и стабилизации тока в компактных электронных схемах. Имеет одну цепь с полосой пропускания от 30 МГц до нескольких сотен МГц, импедансом 600 Ом на частоте 100 МГц и полосой пропускания по допуску ±25%. Сопротивление постоянному току (DCR) составляет 0.34 Ом, что минимизирует потери в цепи питания.
Рассчитан на номинальный ток 500 мА при 85°C и 125°C, сохраняя параметры в диапазоне рабочих температур от −55 до +125°C. Физические размеры 1.0×0.5 мм с толщиной 0.5 мм обеспечивают установку в самых плотных конструкциях плат без нарушения целостности трассировки. Дроссель применяется для фильтрации помех на линиях питания микроконтроллеров, датчиков и усилителей в портативной электронике.
Основные характеристики
Ферритовый фильтр 0402 с импедансом 600 Ом на 100 МГц, DCR 0.34 Ом, номинальным током 500 мА и рабочей температурой от −55 до +125°C. Минимальный заказ 10000 единиц.
Где применяется
- Фильтры питания: подавление помех на выходах регуляторов напряжения и источников питания
- Линии сигналов высокочастотных схем: в блоках приёма и передачи данных, USB и RF цепях
- Вход микроконтроллера: защита аналоговых и цифровых входов от высокочастотных скачков
- Блоки питания портативной электроники: стабилизация напряжения питания в смартфонах, планшетах и носимых устройствах
