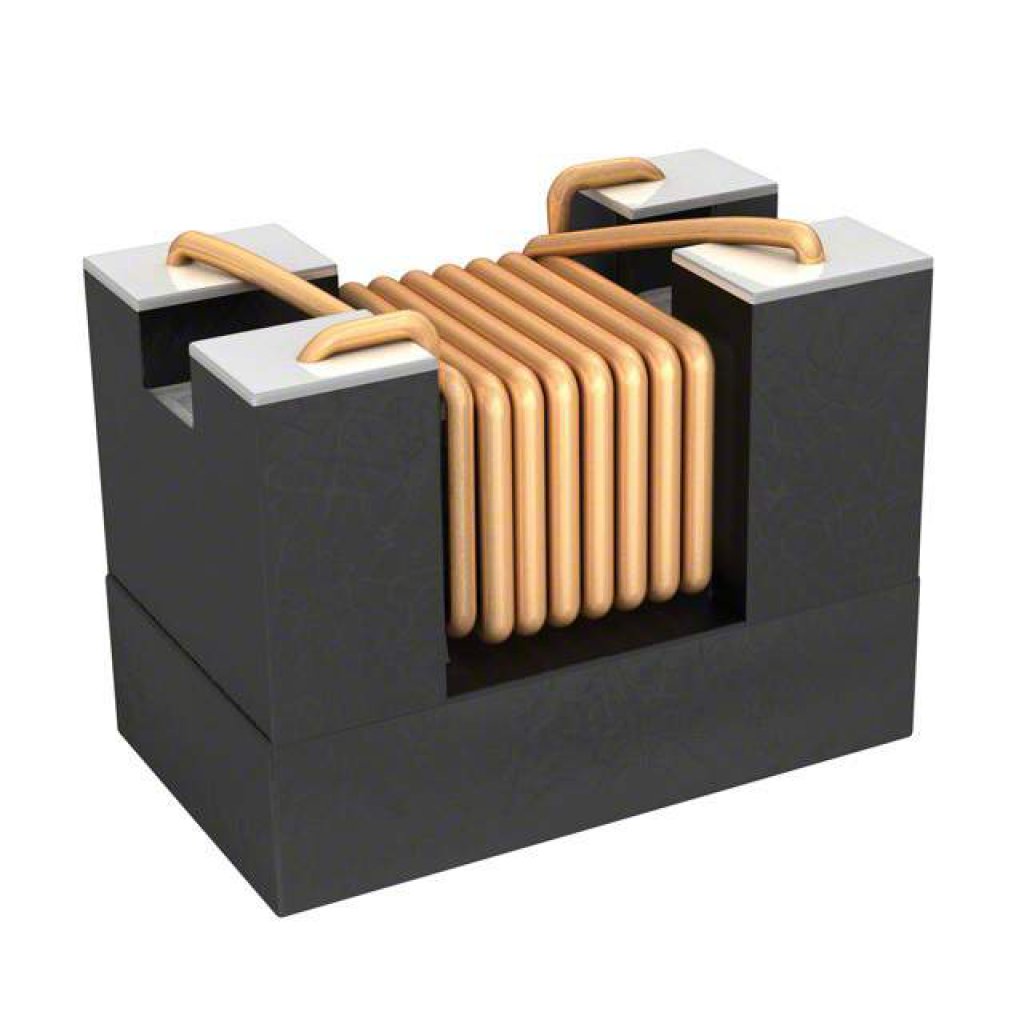

Дроссель Murata DLW21SN900HQ2L — однородный общемодовый фильтр (common mode choke) с индуктивностью 90 микрогенри и волновым сопротивлением 100 ом в корпусе 0805 (2,0 х 1,2 х 1,0 мм). Максимальный номинальный ток составляет 280 миллиампер. Напряжение на изоляции в установившемся режиме не превышает 50 вольт постоянного тока. Сопротивление на постоянном токе не более 0,41 ома обеспечивает минимальные потери в цепи.
Общемодовый импеданс дросселя составляет 90 ом плюс-минус 25 процентов при 100 мегагерцах, что определяет его подавляющую способность в отношении помех высокой частоты. Конструкция основана на двух слоях обмотки на ферритовом сердечнике, которые обеспечивают компенсацию токов и подавление синфазных помех. Позиция подходит для фильтрации сигналов данных в кабельных интерфейсах, питающих цепях с высокой частотой коммутации и шумоподавления в импульсных регуляторах.
Диапазон рабочих температур переходов от минус 40 до плюс 85°C охватывает портативные и стационарные приложения. Тепловое сопротивление переход-среда составляет 80°C/Вт, что гарантирует приемлемый нагрев при номинальном токе. Сопротивление изоляции не менее 10 мегаом исключает утечки между обмотками. Позиция прошла квалификацию по стойкости к влажности (level 1) и соответствует требованиям RoHS без галогенов.
Основные характеристики
Компактность в корпусе 0805, индуктивность 90 микрогенри и сопротивление 100 ом при 100 МГц позволяют дросселю подавлять синфазные помехи в цепях питания и сигнальных интерфейсах без значимого падения напряжения на постоянном токе.
Где применяется
- Фильтрация питания: входные цепи регуляторов и DC-DC преобразователей для подавления высокочастотных составляющих пульсаций
- Кабельные интерфейсы: дифференциальные пары USB, Ethernet и других последовательных протоколов в портативных устройствах
- Шумоподавление датчиков: фильтрация синфазных помех в аналоговых входах измерительных приборов
- Защита от помех: подавление излучаемых и проводимых помех в системах с частотой коммутации более 10 мегагерц
