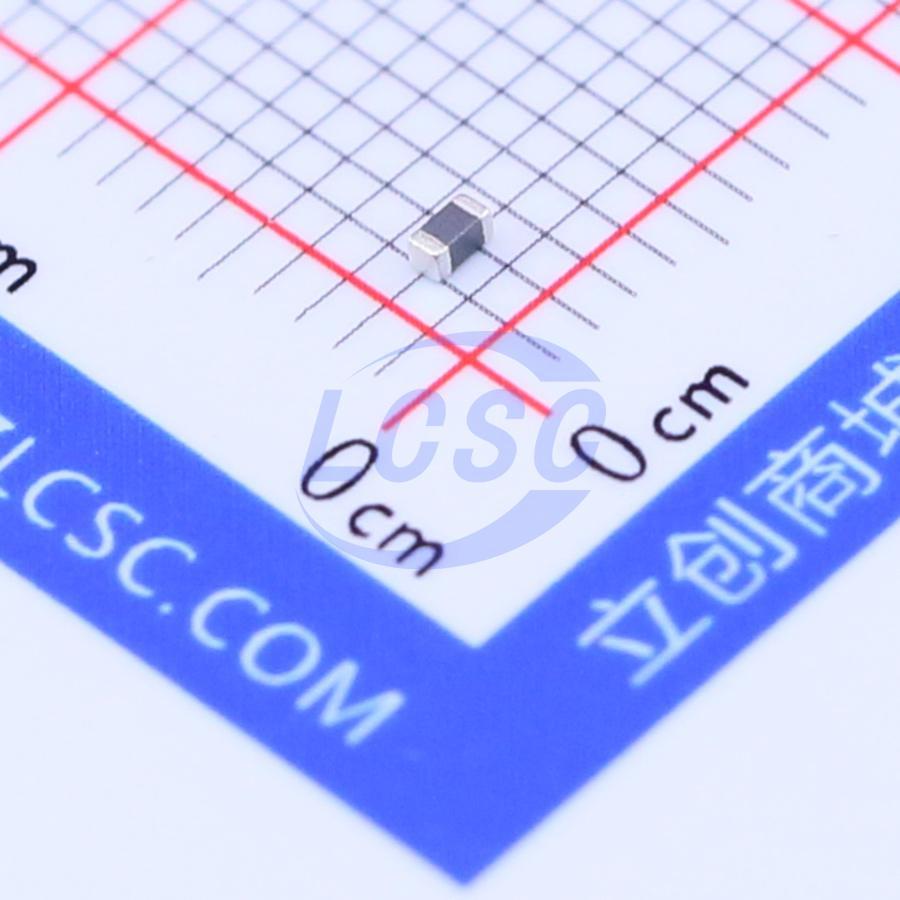

Дроссель Murata BLM18KG601SN1D — чип-ферритовая бусина типоразмера 0603 с импедансом 600 Ом (допуск ±25%) на частоте 100 МГц для поверхностного монтажа. Предназначена для подавления электромагнитных помех (EMI) в линиях питания и сигнала. Номинальный ток составляет 1,3 А при температуре 85 °C и 1,0 А при 125 °C, сопротивление постоянному току (DCR) минимально — 0,15 Ом. Компонент принадлежит серии EMIFIL и используется как для развязки питания микросхем, так и для подавления паразитных колебаний в цепях быстрых сигналов.
Ферритовая бусина в корпусе 0603 размещается непосредственно на выводе провода или дорожке печатной платы и работает как частотно-зависимый импеданс: на постоянном токе и низких частотах оказывает минимальное воздействие благодаря низкому DCR, а на высоких частотах (выше 100 МГц) выступает как сопротивление 600 Ом, эффективно подавляя помехи. Допуск ±25% типичен для ферритовых компонентов, импедимс варьируется в диапазоне 450–750 Ом.
Основные характеристики
Дроссель-бусина с импедансом 600 Ом на 100 МГц, допуск ±25%, корпус 0603, SMD. Сопротивление DC 0,15 Ом, номинальный ток 1,3 А при 85°C, диапазон температур −55…+125 °C.
Где применяется
- Подавление EMI на шинах питания: развязка питания микросхем, блокировка высокочастотного шума, защита от излучаемых помех
- Кабели и разъёмы: навиваются на провода для подавления помех в кабелях питания и сигнала, в кабелях и щупах приборов
- Цифровые схемы: фильтрация шума в логических цепях, фронтах микроконтроллеров, интерфейсах USB, HDMI, Ethernet
- Источники питания и преобразователи: подавление коммутационного шума на выходах импульсных блоков и инверторов
