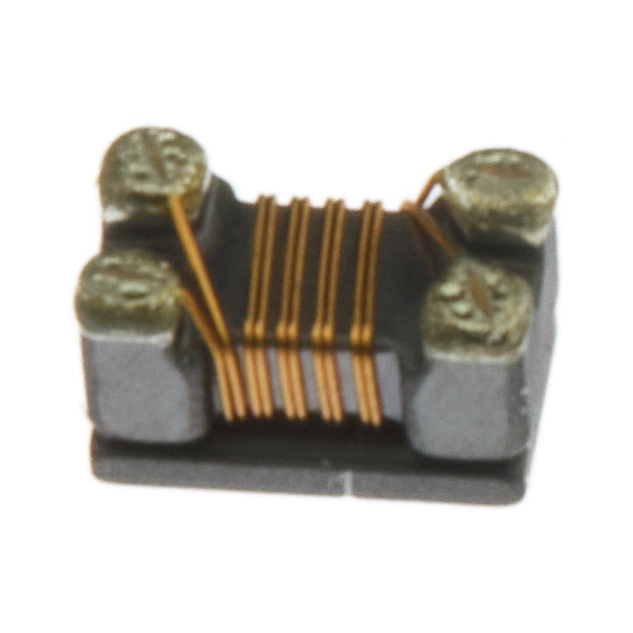

Дроссель Murata DLW21SN900SQ2L — синфазный подавитель помех (common mode choke) серии DLW21S в чип-корпусе 0805, предназначенный для ослабления синфазных наводок на сигнальных и питающих линиях электронных устройств. Компонент устанавливается на плату методом поверхностного монтажа и включается непосредственно в линию, пропуская полезный дифференциальный сигнал и подавляя синфазную составляющую помехи.
Корпус выполнен в стандартном типоразмере 0805 с габаритами 2.0 мм в длину, 1.2 мм в ширину и 1.2 мм в высоту. Такие размеры позволяют устанавливать дроссель на плотно скомпонованных платах компактных устройств без увеличения занимаемой площади.
Полное сопротивление обмотки для синфазного сигнала составляет 90 Ом ±25% на частоте 100 МГц. Номинальный рабочий ток — 330 мА, при этом сопротивление по постоянному току не превышает 0.35 Ом. Номинальное напряжение — 50 Vdc, допустимое напряжение пробоя — 125 Vdc, сопротивление изоляции — не менее 10 MΩ.
Дроссель рассчитан на работу в диапазоне температур от -40°C до +85°C. Максимальная частота сигнала, на которую распространяются заявленные параметры импеданса, — 100 МГц, что соответствует диапазону типичных помех на цифровых и питающих линиях компактной электроники.
Основные характеристики
- Серия: DLW21S
- Тип: синфазный дроссель (common mode choke)
- Корпус: 0805
- Размеры: 2.0×1.2×1.2 мм
- Импеданс синфазного сигнала: 90 Ом ±25% на 100 МГц
- Номинальный ток: 330 мА
- Сопротивление по постоянному току: не более 0.35 Ом
- Номинальное напряжение: 50 Vdc
- Допустимое напряжение пробоя: 125 Vdc
- Сопротивление изоляции: не менее 10 MΩ
- Диапазон рабочих температур: от -40°C до +85°C
- Максимальная частота сигнала: 100 МГц
- Монтаж: поверхностный (SMD)
Где применяется
- Интерфейсные линии: подавление синфазных помех на шинах USB и других цифровых интерфейсах
- Питающие цепи: фильтрация наводок на линиях питания компактных устройств
- Портативная электроника: снижение уровня излучаемых и кондуктивных помех в устройствах с плотным монтажом
- Коммуникационное оборудование: защита сигнальных цепей от внешних электромагнитных наводок
