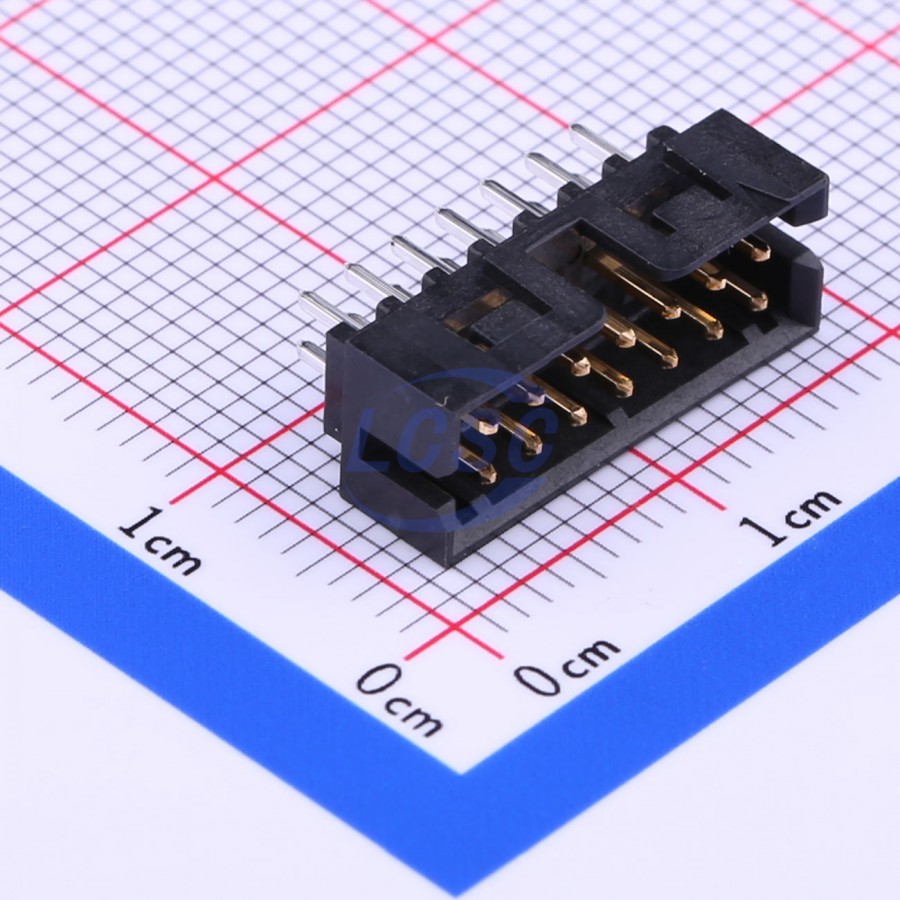

Разъём (вилка) Molex 87831-14 87831-1420 — вилочная часть соединителя для монтажа в отверстие печатной платы, рассчитанная на 14 контактов в два ряда с шагом 2,00 мм. Разъём выполнен в вертикальном исполнении с кожухом, который задаёт единственно верное положение ответной части и защищает контакты от случайного смещения при стыковке.
Контактные штыри выполнены из фосфористой бронзы сечением 0,50 мм в квадрате с золочёным покрытием контактной зоны — такое сочетание материала и покрытия обеспечивает стабильное переходное сопротивление при многократных сочленениях разъёма. Номинальный ток на контакт — 2 А, чего достаточно для сигнальных и маломощных силовых цепей платы.
Корпус разъёма изготовлен из найлона с 30%-ным содержанием стекловолокна, огнестойкость материала соответствует классу UL94 V-0, цвет корпуса — чёрный. Разъём применяется как в схемах платы-к-плате, так и в схемах провод-к-плате — с ответной частью на кабеле.
Габариты разъёма: ширина 4,60 мм, высота 6,40 мм, длина 7,85 мм при шаге контактов 2,00 мм — эти размеры определяют посадочное место на плате и совместимость с корпусом изделия по высоте установки. Разъём поставляется в тубе, что удобно при автоматизированной установке на линии сборки.
Основные характеристики
- Число контактов: 14
- Шаг контактов: 2,00 мм
- Тип монтажа: в отверстие, вертикальный, с кожухом
- Материал контактов: фосфористая бронза 0,50 мм кв., с золочением
- Номинальный ток контакта: 2 А
- Материал корпуса: найлон, 30% стекловолокна, UL94 V-0, чёрный
- Габариты: ширина 4,60 мм, высота 6,40 мм, длина 7,85 мм
- Упаковка: туба
Где применяется
- Межплатные соединения: стыковка дочерних плат с основной платой устройства
- Кабельные соединения провод-к-плате: подключение жгутов к плате через ответную часть на кабеле
- Промышленная электроника: узлы, где важна защита от неправильного сочленения разъёма
- Компактные приборы: плотная установка разъёма благодаря небольшим габаритам
