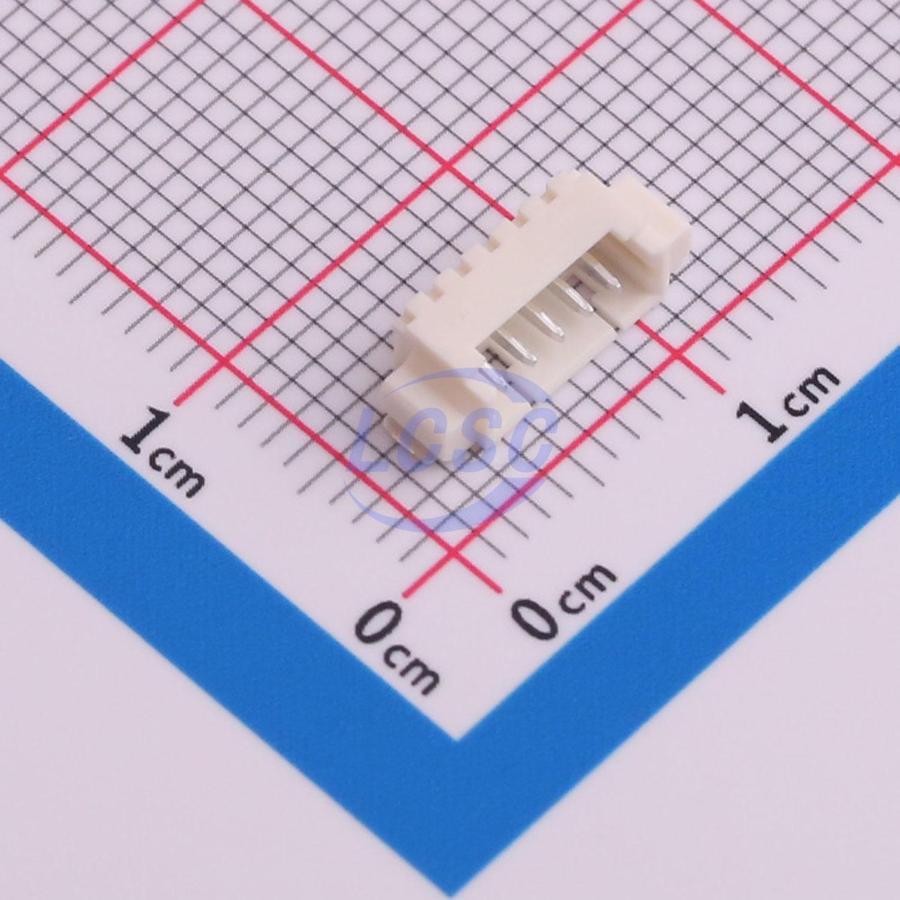

Разъём (вилка) Molex 53261-05 53261-0571 — вилочная часть соединителя серии PicoBlade, рассчитанная на пять контактов с шагом 1,25 мм. Компонент устанавливается на печатную плату методом поверхностного монтажа и сопрягается с ответной частью — кабельной розеткой той же серии.
Контакты вилки развёрнуты под прямым углом к плате (исполнение SMT R/A), что снижает высоту разъёма над платой и позволяет вывести кабель вдоль корпуса устройства, а не перпендикулярно ему. Корпус выполнен из термостойкого пластика повышенной барьерной стойкости с осушителем в упаковке, что защищает контакты от влаги при хранении и последующей пайке оплавлением.
Разъёмы поставляются на ленте шириной 24 мм по 1000 штук в катушке — такая упаковка рассчитана на автоматическую установку компонентов на конвейере SMD-монтажа и удобна при серийном производстве.
Пятиконтактное исполнение и шаг 1,25 мм характерны для балансировочных разъёмов литий-ионных и литий-полимерных аккумуляторных сборок, где через один соединитель выводятся напряжения нескольких ячеек батареи для контроля заряда. Также разъём используется в компактных сигнальных и низковольтных силовых соединениях внутри портативных устройств.
Основные характеристики
- Серия: PicoBlade 1.25 W/B Conn.
- Количество контактов: 5
- Шаг контактов: 1,25 мм
- Тип разъёма: SMT R/A
- Тип монтажа: поверхностный (SMD)
- Материал корпуса: термостойкий пластик с осушителем в упаковке
- Упаковка: лента шириной 24 мм, 1000 шт. в катушке
Где применяется
- Балансировочные цепи аккумуляторов: вывод напряжений ячеек Li-ion и LiPo сборок для контроля заряда
- Портативная электроника: компактные сигнальные и питающие соединения при ограниченном месте на плате
- Серийная сборка: автоматическая установка на плату с ленточной подачи
- Ремонт и модернизация плат: замена вышедшей из строя вилки на печатной плате
