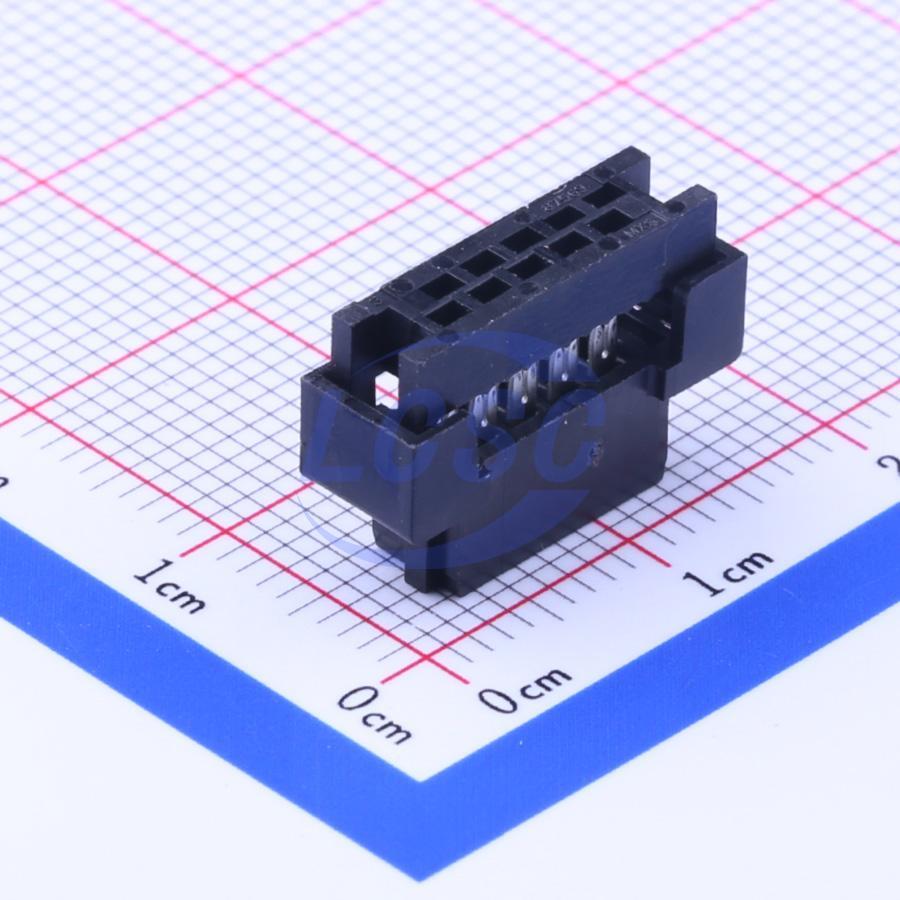

Разъём (розетка) Molex 87568-10 87568-1073 — часть серии 87568, предназначенная для подключения плоского шлейфового кабеля к печатной плате через ответную часть. Розетка рассчитана на 10 цепей и оконечивается на кабеле методом IDC — прокалыванием изоляции без зачистки жил, что ускоряет монтаж жгута и снижает вероятность обрыва при сборке партии кабелей.
Разъём работает с плоским кабелем шагом 1,00 мм из 7 жил сечением AWG 28 в изоляции по UL2651 и UL2678. Такой кабель типичен для внутриблочных соединений, где нужна компактная и гибкая трасса между платами или между платой и периферийным узлом. Шаг контактов в ряду — 1,00 мм, шаг между рядами — 2,00 мм, что соответствует сетке серии 87568 и совместимо с остальными разъёмами линейки.
Розетка стыкуется со штыревым разъёмом, длина зоны сопряжения которого лежит в пределах от 2,50 до 4,20 мм. Для исполнений на 10 и 12 цепей предусмотрена опциональная защёлка с одним фиксирующим выступом — она удерживает соединение при вибрации, но не входит в базовую комплектацию и заказывается отдельно. Отдельно, по чертежу SD-87569-008, приобретается и разгрузка кабеля от натяжения, если условия монтажа требуют дополнительной механической защиты жгута.
Корпус розетки выполнен из наполненного стеклом PBT чёрного цвета с классом горючести UL94 V-0, контакты — из медного сплава. Покрытие контактов дифференцированное: в зоне сопряжения нанесено селективное золочение толщиной 15 микродюймов, в зоне прокалывания изоляции — олово толщиной 75 микродюймов, всё поверх никеля толщиной 50 микродюймов. Габариты корпуса заданы по чертежу SD-87568-003 редакции C: длина 16,65 мм, ширина 8,00 мм и высота 14,90 мм, а присадочные размеры 11,65 и 10,55 мм определяют посадку на ответную часть.
Основные характеристики
- Серия: 87568
- Число цепей: 10
- Тип: розетка (receptacle)
- Тип монтажа: IDC
- Шаг контактов: 1,00 мм
- Шаг рядов: 2,00 мм
- Материал корпуса: PBT со стекловолокном, UL94 V-0, чёрный
- Материал контакта: медный сплав
- Покрытие контакта: золото 15 мкдюйм в зоне сопряжения, олово 75 мкдюйм в зоне IDC, поверх никеля 50 мкдюйм
- Длина зоны сопряжения ответного разъёма: 2,50–4,20 мм
- Тип кабеля: плоский шлейф шагом 1,00 мм, 7 жил AWG 28, UL2651/UL2678
- Габариты: 16,65 × 8,00 × 14,90 мм
- Номер чертежа: SD-87568-003, редакция C
Где применяется
- Внутриблочные соединения: шлейфовое соединение плат между собой или с периферийными модулями внутри корпуса устройства
- Промышленная автоматика: подключение плоских кабелей к платам контроллеров и модулям ввода-вывода
- Офисная и бытовая техника: компактные шлейфовые соединения в принтерах, копировальной технике и приборах с печатными платами
- Приборостроение: соединение измерительных модулей шлейфовым кабелем без разъёмной пайки
