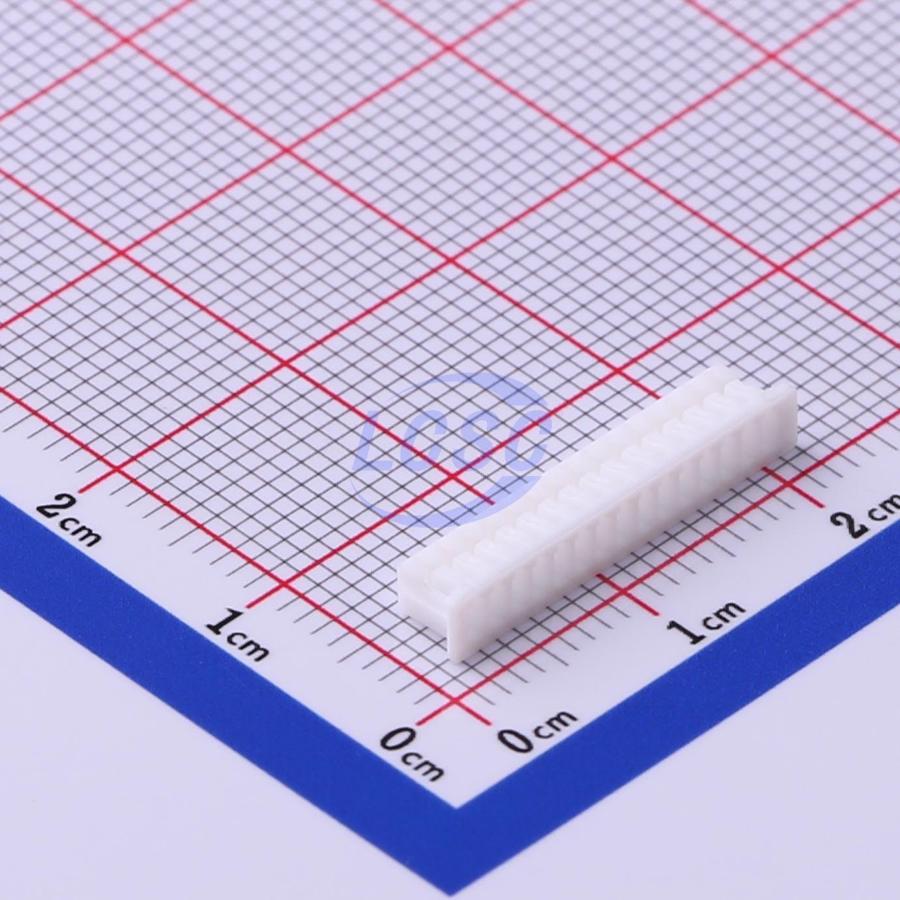

Разъём (розетка) Molex 51021-15 — это корпус ответной части серии PicoBlade, рассчитанный на 15 контактов с шагом 1.25 мм. Корпус предназначен для монтажа на конец кабеля и поставляется без контактов — они заказываются отдельно и запрессовываются в корпус после обжима на проводе.
Серия PicoBlade — линейка Molex с шагом контактов 1.25 мм, ориентированная на компактные кабельные соединения там, где стандартный шаг 2.0 или 2.54 мм не помещается по габаритам платы или корпуса устройства. Розетка 51021-15 сопрягается с ответными частями серий 53047, 53048, 53261 и 53398, а в качестве контактов для запрессовки в этот корпус используются терминалы серий 50058 и 50079.
Длина сопряжения разъёма — 3.4 мм, длина сопряжения самого контакта — 0.9 мм. Корпус изготовлен из термопласта PBT (полибутилентерефталат) с огнестойкостью по классу UL94 V-0, что обеспечивает механическую стойкость и безопасность при пайке соседних компонентов на плате.
Поскольку разъём поставляется как отдельный корпус без контактов, для сборки полного кабельного жгута дополнительно нужны ответная часть на плату и контакты подходящей серии — без них розетка не образует рабочее соединение.
Основные характеристики
- Серия: PicoBlade (Molex 51021)
- Тип компонента: корпус розетки
- Число контактов: 15
- Шаг контактов: 1.25 мм
- Тип монтажа: кабель-плата
- Материал корпуса: термопласт PBT, огнестойкость UL94 V-0
- Совместимые контакты: серии 50058, 50079
- Ответные части: серии 53047, 53048, 53261, 53398
- Длина сопряжения: 3.4 мм
- Комплектация: без контактов
Где применяется
- Внутренние кабельные жгуты: соединение плат и модулей внутри корпуса устройства при плотной компоновке
- Бытовая электроника: малый шаг 1.25 мм подходит для компактных плат с ограниченным местом под разъём
- Портативные устройства: невысокий корпус не увеличивает габариты сборки
- Ремонт и замена жгутов: подбор ответной части и контактов для восстановления штатного разъёма оборудования
