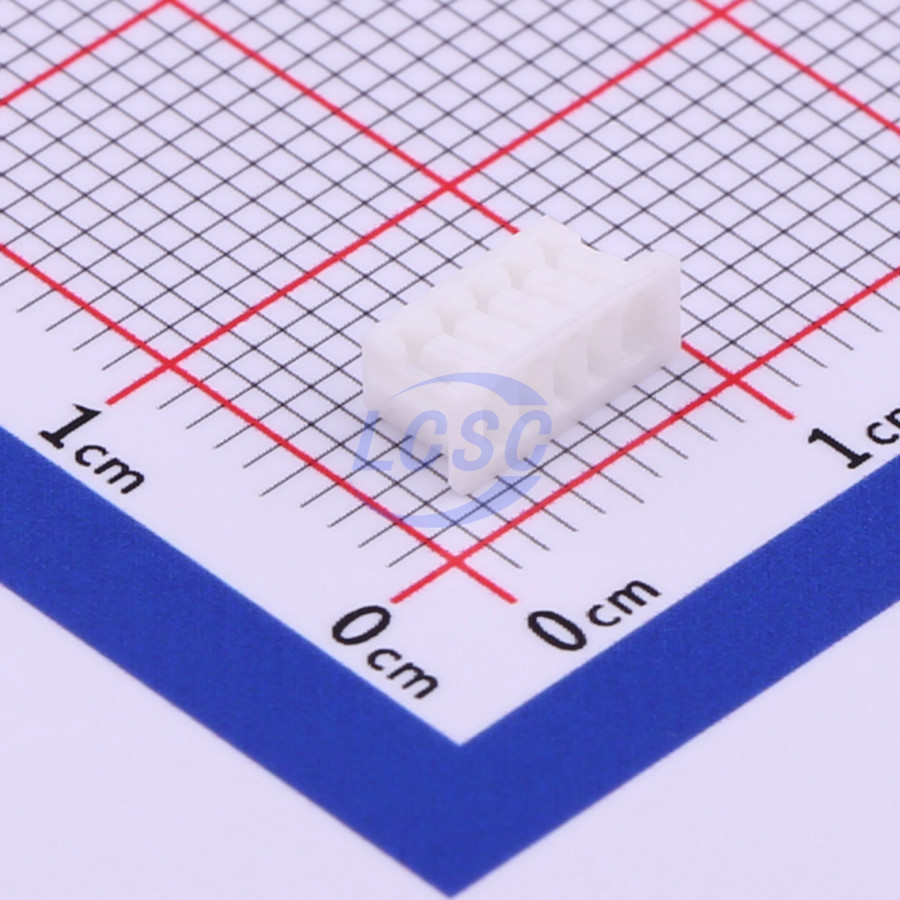

Разъём (розетка) Molex 51021-05 51021-0500 — низковольтная розетка на 5 цепей с шагом контактов 1.25 мм, предназначенная для обжимного соединения проводников сечением 28-32 AWG. Корпус относится к серии 51021 и рассчитан на ответную часть с клеммами серий 50058 и 50079.
Розетка выполнена из термопласта PBTP с огнестойкостью UL94 V-0, контакты — из медного сплава с оловянным покрытием. Габариты корпуса — 10.5×9.2×7.5 мм, крепление жгута свободное, без фиксации на плате. При числе цепей более трёх в корпусе предусмотрено окно фиксации в двух точках, что снижает риск случайного рассоединения при вибрации.
Номинальный ток на контакт — 1 А, номинальное напряжение — 50 В, допустимая мощность цепи — 50 Вт. Сопротивление контакта не превышает 10 мОм, сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — 500 В переменного тока. Соединитель выдерживает 30 циклов сочленения-расчленения и работает в диапазоне температур от -40°C до +105°C — в этом же диапазоне допускается хранение.
Основные характеристики
- Число цепей: 5
- Шаг контактов: 1.25 мм
- Номинальное напряжение: 50 В
- Номинальный ток: 1 А
- Допустимая мощность: 50 Вт
- Сопротивление контакта: 10 мОм
- Сопротивление изоляции: 1000 МОм
- Электрическая прочность изоляции: 500 В переменного тока
- Материал корпуса: PBTP, UL94 V-0
- Материал контакта: медный сплав, покрытие оловом
- Сечение провода: 28-32 AWG
- Диапазон рабочих температур: от -40°C до +105°C
- Ресурс сочленения: 30 циклов
- Габариты: 10.5×9.2×7.5 мм
- Тип монтажа: выводной, обжим на кабель
- Применяемые клеммы: серии 50058, 50079
Где применяется
- Низковольтное питание плат: подключение периферийных модулей и датчиков по кабелю
- Внутренние жгуты: соединение узлов внутри корпуса бытовой и промышленной аппаратуры
- Разъёмные соединения вентиляторов и сенсоров: цепи с малым током и напряжением до 50 В
- Ремонт и замена: восстановление ответных частей на оборудовании, использующем серию 51021
