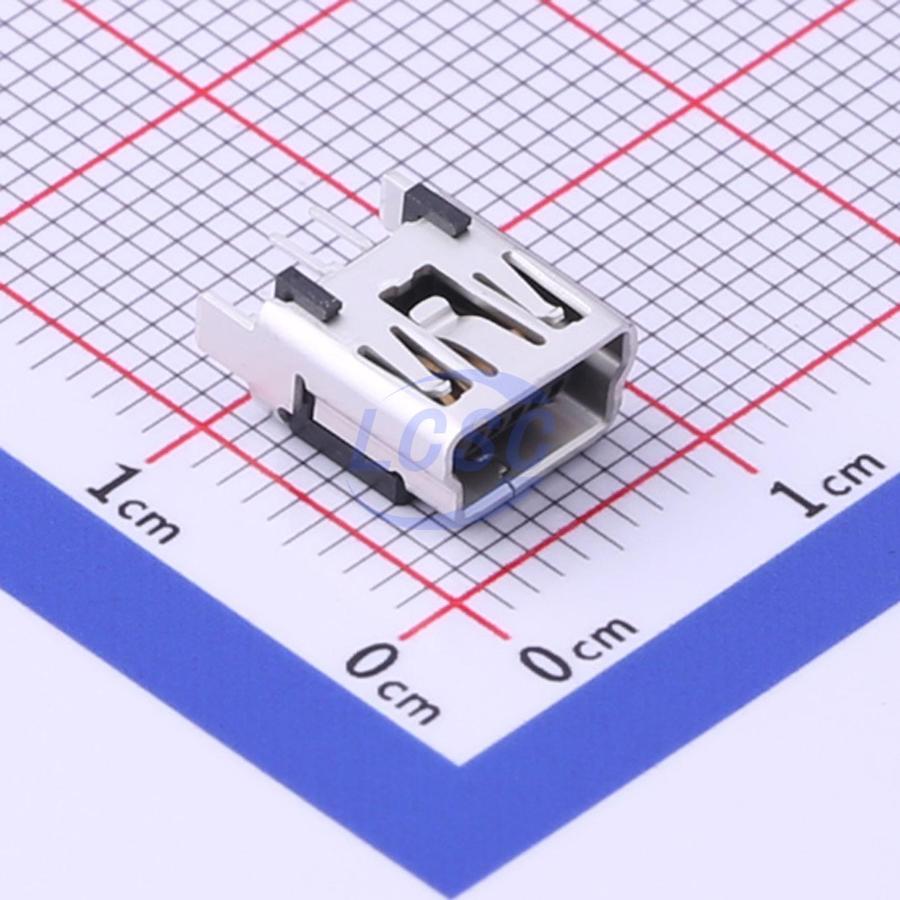

Разъём (розетка) Molex 500075-1 500075-1517 — розетка Mini USB тип B стандарта USB 2.0 на пять контактов, предназначенная для монтажа в сквозное отверстие печатной платы. Ориентация монтажа прямая: разъём устанавливается перпендикулярно плоскости платы и образует ответную часть для кабельной вилки Mini USB, обеспечивая механическую фиксацию кабеля и электрический контакт по всем сигнальным линиям интерфейса USB 2.0.
Корпус разъёма выполнен из полиамида чёрного цвета с классом горючести UL94 V-0, что ограничивает распространение пламени при перегреве. Экранирующий кожух изготовлен из медного сплава с покрытием «олово по никелю» и служит для отвода наводок и подключения к общему проводу платы. Контакты также выполнены из медного сплава: рабочая зона контакта покрыта золотом, паяльные выводы — оловом, под обоими покрытиями расположен никелевый подслой, повышающий стойкость соединения к истиранию и коррозии. Шаг выводов составляет 0,8 мм.
Габариты разъёма — 7,7 мм в длину, 7,3 мм в ширину и 5,87 мм в высоту, диаметр монтажных отверстий под выводы — 0,8 мм. Такие размеры позволяют устанавливать разъём на платах с плотной компоновкой, где место для USB-порта ограничено.
По электрическим параметрам разъём рассчитан на номинальное напряжение 30 В и ток до 1 А на контакт, выдерживает диэлектрическую прочность 500 В переменного тока и сохраняет сопротивление изоляции не ниже 100 МОм. Сопротивление контакта не превышает 30 мОм, что снижает потери на соединении при передаче данных и питания. Рабочий диапазон температур — от -40 до +85 °C, что допускает применение как в помещении, так и в оборудовании с более широким температурным режимом эксплуатации.
Основные характеристики
- Тип разъёма: Mini USB тип B, USB 2.0
- Пол разъёма: розетка
- Число контактов: 5
- Шаг контактов: 0,8 мм
- Тип монтажа: в сквозное отверстие, прямой
- Материал корпуса: полиамид, чёрный, UL94 V-0
- Материал контакта и экрана: медный сплав
- Покрытие контакта: золото (зона контакта), олово (паяльный вывод), никель (подслой)
- Номинальное напряжение: 30 В
- Номинальный ток: 1 А
- Диэлектрическая прочность: 500 В AC
- Сопротивление изоляции: не менее 100 МОм
- Сопротивление контакта: не более 30 мОм
- Рабочая температура: от -40 до +85 °C
- Габариты: 7,7 x 7,3 x 5,87 мм, диаметр монтажного отверстия 0,8 мм
Где применяется
- Портативная электроника: порт зарядки и передачи данных в компактных устройствах с ограниченным местом на плате
- Периферийные устройства: подключение кабеля к внешним модулям, контроллерам и адаптерам
- Промышленная автоматика: сервисный порт для настройки и диагностики оборудования
- Ремонт и замена: восстановление вышедшего из строя USB-порта на платах бытовой и промышленной техники
