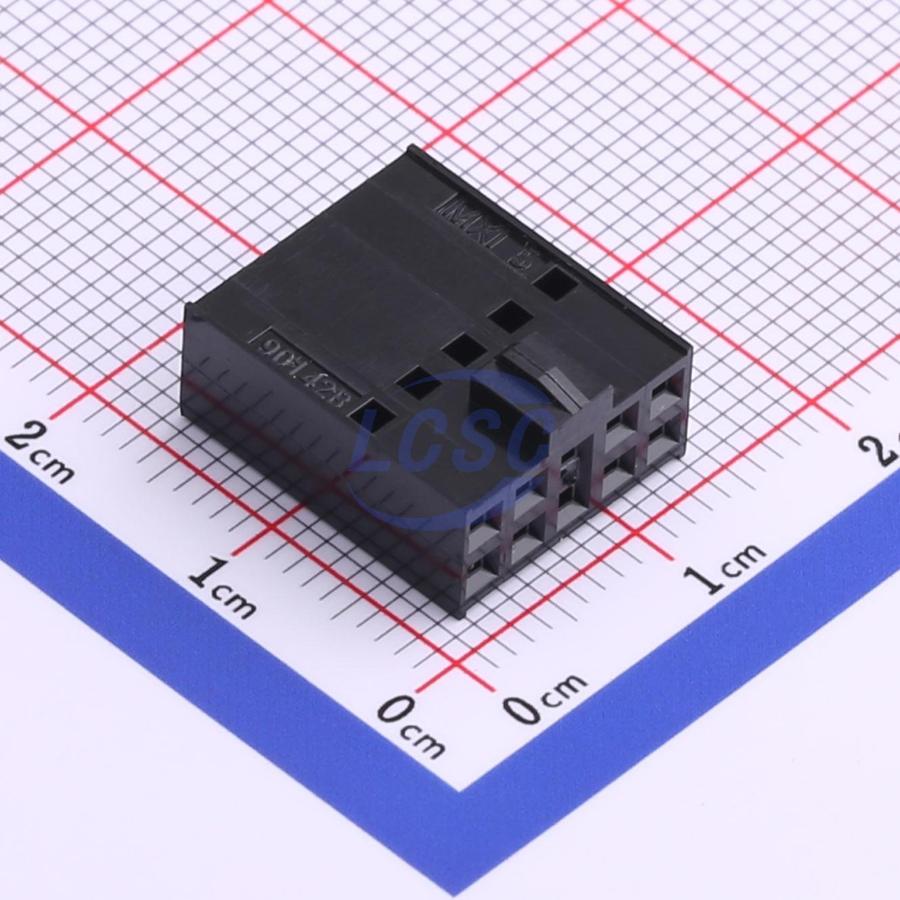

Разъём Molex 901420010 — двухрядный корпус розетки серии C-Grid III на 10 контактов с шагом 2.54 мм, предназначенный для монтажа на кабель методом обжима. Корпус поставляется без контактов: они заказываются отдельно и обжимаются на проводе под нужное сечение, после чего вставляются в гнёзда корпуса до фиксации.
Корпус выпускается в двух вариантах материала. Стандартное исполнение выполнено из полифениленоксида и соответствует классу горючести UL94 V1. Исполнение с пониженной горючестью выполнено из полибутилентерефталата, проходит испытание раскалённой нитью по IEC 60695 при температуре 750°C и соответствует более строгому классу UL94 V2 или V0.
Двухрядное расположение контактов с шагом 2.54 мм делает разъём совместимым с распространённой линейкой ответных частей серии C-Grid III — планками на печатную плату и другими кабельными розетками того же шага. Общая высота корпуса не превышает 6.20 мм, а расстояния между контактами по осям заданы размерами 10.16, 12.70 и 15.24 мм, что позволяет заранее рассчитать место под разъём в жгуте или на панели оборудования.
Выводы контактов обжимного типа обеспечивают разъёмное соединение, которое можно многократно разбирать для обслуживания или замены кабеля без пайки. Такое решение упрощает ремонт и модернизацию техники там, где кабельные сборки собираются вручную или на автоматических обжимных станках.
Основные характеристики
- Серия: C-Grid III
- Число контактов: 10
- Конфигурация рядов: двухрядная
- Шаг контактов: 2.54 мм
- Тип контакта: розетка
- Тип монтажа: на кабель, обжим
- Материал корпуса: полифениленоксид (стандарт) или полибутилентерефталат (исполнение с пониженной горючестью)
- Класс горючести: UL94 V1 (стандарт), V2 или V0 (исполнение ПБТ)
- Стойкость к раскалённой нити: IEC 60695, 750°C
- Общая высота: не более 6.20 мм
- Габариты по осям контактов: 10.16 / 12.70 / 15.24 мм
- Комплектация: без контактов
Где применяется
- Промышленная автоматика: соединение кабельных жгутов с платами управления и датчиками
- Бытовая электроника: подключение внутренних кабельных жгутов к плате устройства
- Приборостроение: сборка разъёмных соединений в измерительной и контрольной аппаратуре
- Ремонт и модернизация оборудования: замена вышедших из строя разъёмов с сохранением шага 2.54 мм
