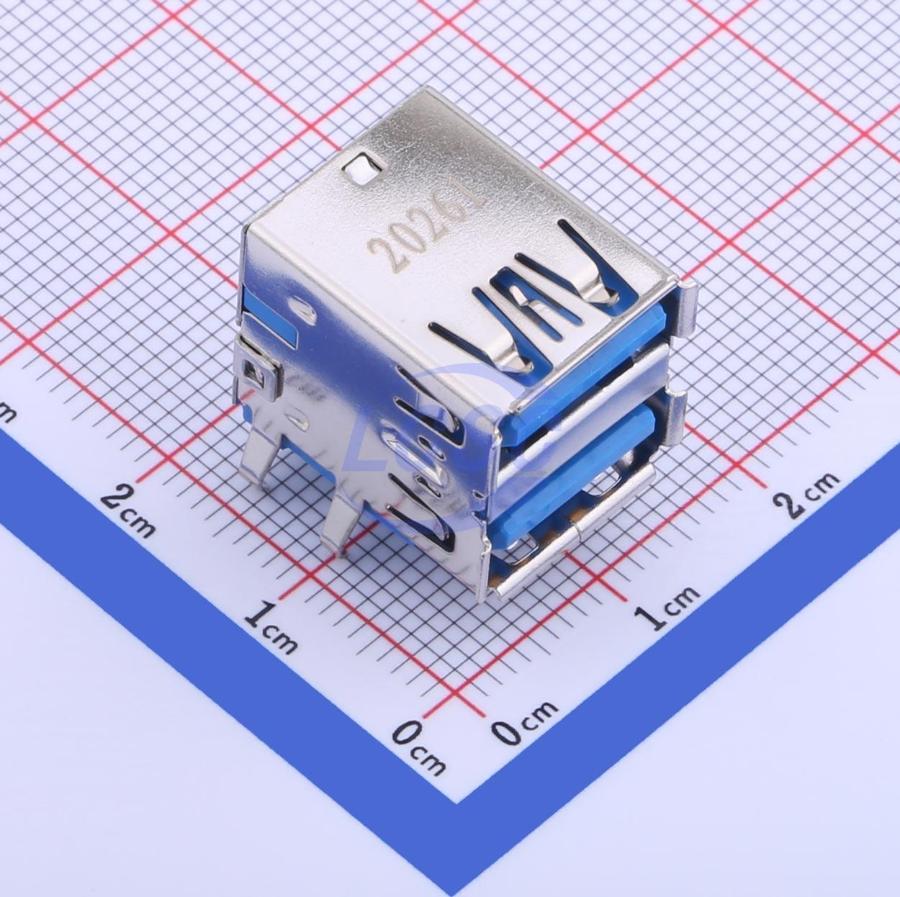

Разъём Molex 48406 48406-0003 — сдвоенная розетка USB 3.0 Standard-A для монтажа в отверстия платы под прямым углом. Корпус объединяет два независимых порта, установленных друг над другом (double stack), поэтому одна монтажная позиция на плате даёт сразу два гнезда для подключения периферии по интерфейсу USB 3.0 SuperSpeed. Такое исполнение экономит место на панели ввода-вывода там, где нужно вывести два порта рядом.
Каждый порт разъёма содержит 9 контактов, итого 18 выводов на весь корпус. Помимо линии питания VBUS и дифференциальной пары D+/D-, отвечающей за совместимость с USB 2.0, добавлены две высокоскоростные пары SSTX и SSRX для приёма и передачи данных по USB 3.0, а также выводы GND и GND drain для возврата сигнала. Такое разделение контактов позволяет разъёму одновременно работать как с устройствами USB 2.0, так и с устройствами SuperSpeed без потери скорости передачи.
Основной корпус, задняя крышка и внутренняя прижимная деталь выполнены из нержавеющей стали — металлический экран защищает высокоскоростные линии от наводок и выдерживает механическую нагрузку при многократном подключении кабеля. Изолятор, в который запрессованы контакты, сделан из термопластика с наполнением стекловолокном, не содержащего галогенов, класса горючести UL94-HB, синего цвета — такой окраской принято маркировать порты USB 3.0. Контакты USB2- и USB3-зоны выполнены из медного сплава и покрыты золотом толщиной 15 мкдюйм в рабочей области, а зона под пайку — оловом, что обеспечивает надёжное смачивание припоем при монтаже.
Разъём рассчитан на угловой монтаж в отверстия (THT) в плату толщиной 1,2 мм, диаметр монтажных отверстий крепёжных лапок — 2,30 мм, диаметр отверстий под сигнальные выводы — 0,70 мм. Габариты корпуса — 15,60×12,50×17,46 мм (ширина×высота×длина). Такое сочетание параметров типично для панельных USB-разъёмов, устанавливаемых на переднюю или заднюю кромку платы.
Основные характеристики
- Тип разъёма: USB 3.0 Standard-A, розетка, сдвоенная (double stack)
- Количество выводов: 18 (9 на каждый из двух портов)
- Материал корпуса и экрана: нержавеющая сталь (основной корпус, задняя крышка, прижимная деталь)
- Материал изолятора: термопластик со стекловолокном, без галогенов, UL94-HB, синий
- Материал контактов: медный сплав (зоны USB2 и USB3)
- Покрытие контактов: золото 15 мкдюйм в рабочей зоне, олово в зоне пайки
- Тип монтажа: THT, угловой (right angle)
- Толщина платы под монтаж: 1,2 мм
- Диаметр монтажных отверстий: 0,70 мм (сигнальные), 2,30 мм (крепёжные)
- Габариты: 15,60×12,50×17,46 мм
Где применяется
- Передние панели компьютеров: вывод пары портов USB 3.0 на лицевую панель корпуса ПК или промышленного компьютера
- USB-хабы и концентраторы: компактное размещение двух портов на одной плате устройства
- Докинг-станции: организация нескольких портов USB 3.0 в ограниченном по площади корпусе
- Промышленные панели ввода-вывода: вынос портов USB на щиток управления или заднюю стенку оборудования
