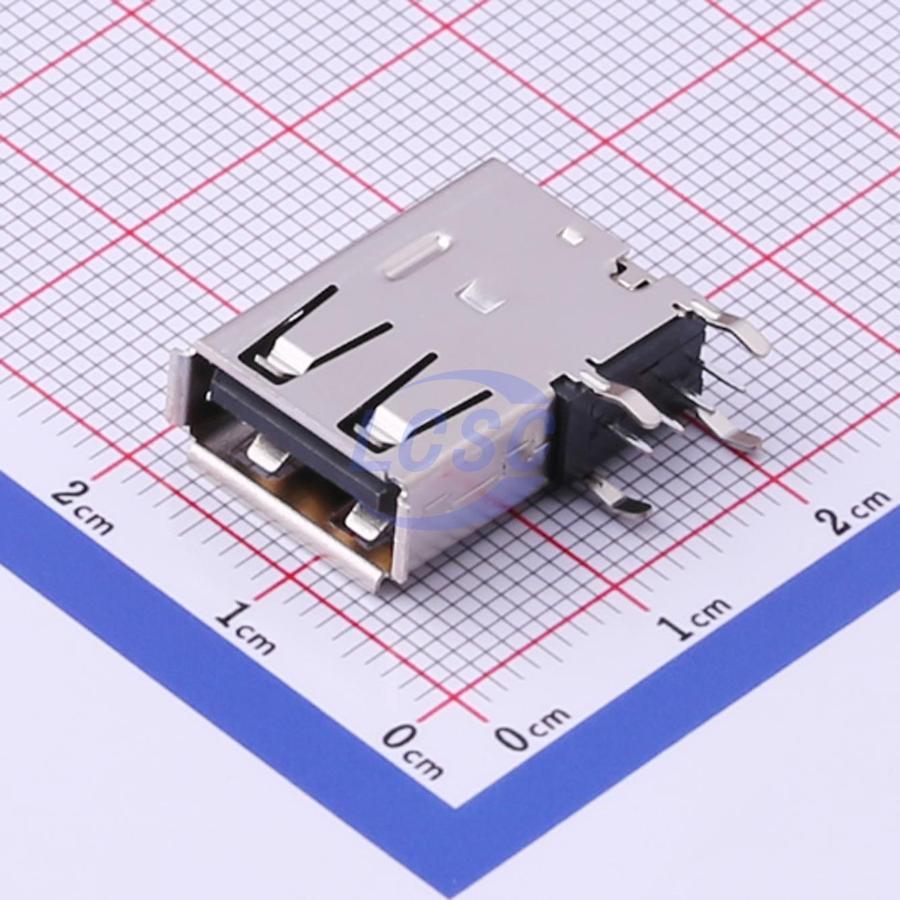

Разъём Molex 482040001 — угловая розетка USB Type A стандарта USB 2.0 на 4 контакта, предназначенная для монтажа в отверстия печатной платы. Контакты запаиваются в отверстия, а корпус дополнительно удерживается на плате фиксатором (Board Lock), что снижает механическую нагрузку на паяные соединения при подключении и отключении кабеля.
Контакты выполнены из фосфористой бронзы и имеют двухслойное покрытие: в рабочей зоне — золото, на выводах для пайки — оловянный сплав, под обоими слоями — никелевый подслой. Такое сочетание обеспечивает стабильный контакт при многократных сочленениях разъёма и надёжную пайку выводов. Корпус изготовлен из термопластичного полиэстера с наполнением стекловолокном, самозатухающего класса UL94 V-0, чёрного цвета.
Разъём экранирован: металлический кожух с никелевым покрытием и подслоем меди охватывает пластиковый корпус и снижает электромагнитные наводки на сигнальные линии USB. Рабочий диапазон температур — от -55 до +85 °C, номинальный ток контактов — 1.5 А при напряжении до 30 В переменного тока.
Монтажное исполнение — вертикальное с изгибом (Flag), под угловую установку на плате; рекомендованная толщина платы для этого исполнения — 1.60 мм с допуском ±0.05 мм. Эти параметры нужно сверять с посадочным местом платы перед разводкой, поскольку угловые и прямые исполнения USB Type A не взаимозаменяемы без изменения топологии платы.
Основные характеристики
- Тип разъёма: USB Type A, USB 2.0, розетка
- Число контактов: 4
- Число портов: 1
- Номинальный ток: 1.5 А
- Номинальное напряжение: 30 В переменного тока
- Диапазон рабочих температур: -55...+85 °C
- Монтаж: в отверстия платы, угловое исполнение, вертикальное с изгибом (Flag), фиксатор на плате (Board Lock)
- Рекомендуемая толщина платы: 1.60 мм ±0.05 мм
- Материал контактов: фосфористая бронза
- Покрытие контактов: золото в рабочей зоне, оловянный сплав на выводах для пайки, никелевый подслой
- Материал корпуса: термопластичный полиэстер со стекловолокном, UL94 V-0, чёрный
- Экранирование: есть, покрытие кожуха — никель с подслоем меди
- Габариты: длина 19.25 мм, ширина 12.50 мм, высота 11.10 мм, высота стойки 6.00 мм
Где применяется
- Блоки питания: угловое исполнение экономит место по высоте корпуса при выводе порта на переднюю панель
- Панели промышленного оборудования: экранированный корпус и расширенный температурный диапазон подходят для шкафов управления и контрольных панелей
- Бытовая электроника: типовой USB-порт для подключения периферии и зарядки
- Встраиваемые системы: сквозной монтаж с фиксатором обеспечивает механическую прочность соединения при частом подключении кабеля
