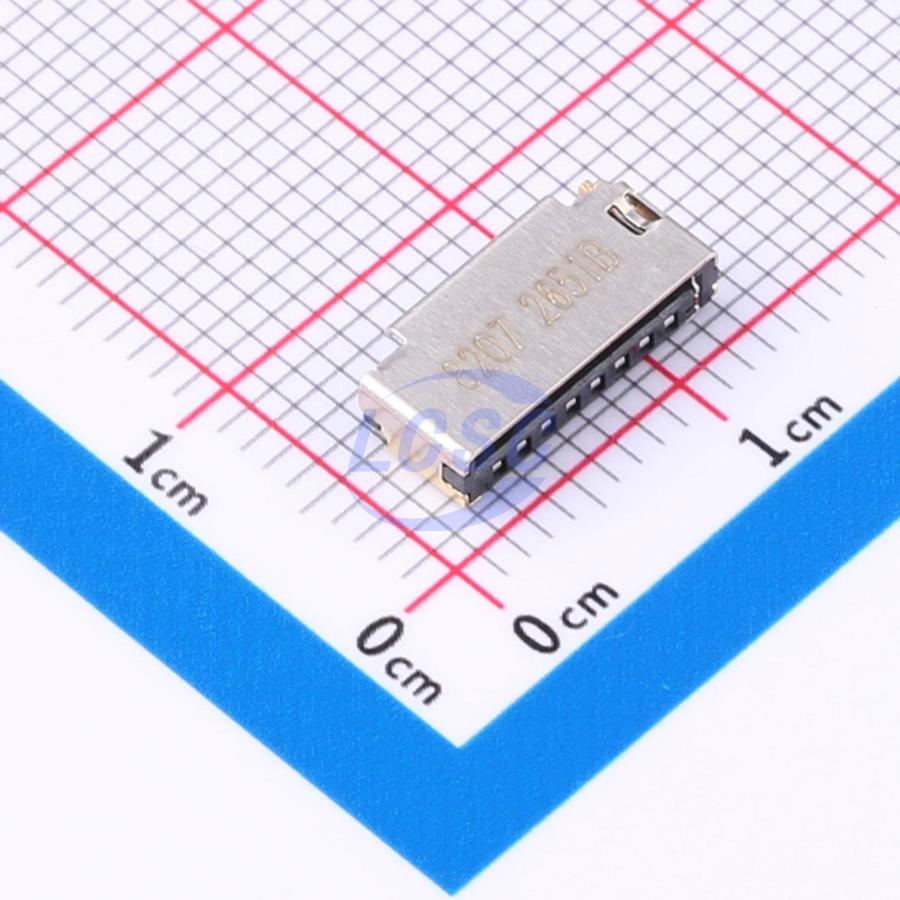

Разъём Molex 47309-2651 — держатель карты формата MicroSD на 8 контактов с шагом 1,1 мм, угловой, для поверхностного монтажа. Разъём фиксирует карту памяти в слоте устройства и обеспечивает электрический контакт с каждым из восьми выводов карты через прижимные пружинные контакты.
Механизм push-pull позволяет установить и извлечь карту одним нажатием, без дополнительного лотка или защёлки с отдельным рычагом. Угловая ориентация выводов относительно платы даёт возможность расположить слот для карты на торце устройства при горизонтальном размещении печатной платы внутри корпуса.
Корпус разъёма отформован из жидкокристаллического полимера с 30% стекловолокна и класса горючести UL 94 V-0, металлический экран выполнен из нержавеющей стали. Контактные пружины изготовлены из фосфористой бронзы с золотым покрытием толщиной не менее 0,76 мкм в зоне контакта, что обеспечивает стабильное сопротивление контакта при многократной установке и извлечении карты.
Каждый из восьми контактов рассчитан на ток до 0,5 А, а габариты разъёма составляют 11,40 × 9,85 × 1,00 мм, что соответствует низкопрофильным конструкциям портативных устройств. Разъёмы поставляются на ленте, намотанной на катушку, для установки автоматами поверхностного монтажа.
Основные характеристики
- Формат карты: MicroSD
- Число контактов: 8
- Шаг контактов: 1,1 мм
- Ориентация: угловая (right angle)
- Тип монтажа: SMD
- Материал контактов: фосфористая бронза с золотым покрытием от 0,76 мкм
- Материал корпуса: ЖК-полимер (LCP), 30% стекловолокна, UL 94 V-0
- Материал металлического экрана: нержавеющая сталь
- Ток на контакт: 0,5 А
- Габариты: 11,40 × 9,85 × 1,00 мм
- Упаковка: лента на катушке
Где применяется
- Портативные устройства: слоты для карт памяти в компактных корпусах с ограниченной высотой сборки
- Промышленные контроллеры и регистраторы: съёмное хранилище данных с расположением слота на торце корпуса
- Автомобильная и встраиваемая электроника: угловая установка разъёма при горизонтальной компоновке платы в узком корпусе
- Сетевое и телекоммуникационное оборудование: расширение памяти конфигурации или журналов через съёмную карту
