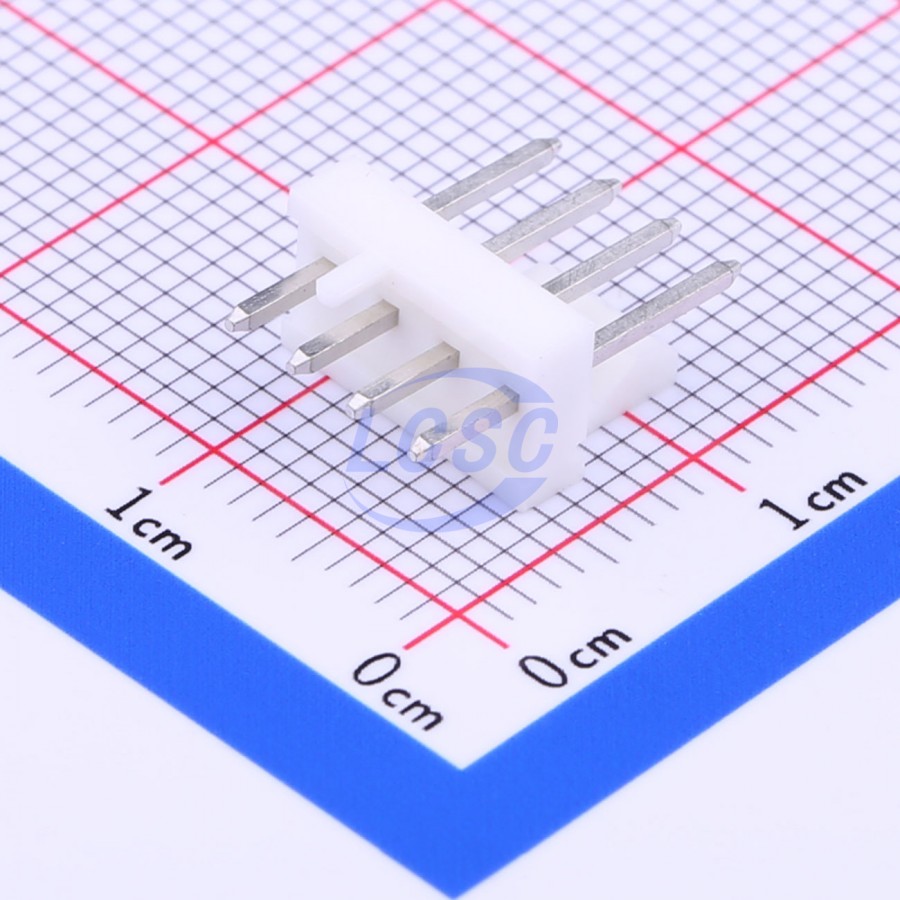

Разъём Molex 470531000 — штыревой разъём типа провод-плата серии 47053 с шагом контактов 2,54 мм и четырьмя контактами в один ряд, предназначенный для монтажа в отверстия (THT). Служит ответной частью на плате для подключения кабельной колодки серии 47054.
Корпус выполнен из нейлона с огнестойкостью по UL94 V-0 в естественном белом цвете — материал сохраняет форму и изоляционные свойства при нагреве во время пайки и в процессе эксплуатации. Контакты изготовлены из медного сплава с покрытием матовым оловом по слою никеля, что обеспечивает надёжный электрический контакт и стойкость к окислению при хранении.
Усилие выталкивания контакта составляет 0,91 кгс — эта характеристика показывает, с каким усилием ответная часть удерживается в гнезде, и на что рассчитан механический ресурс соединения при повторных подключениях. Паяемость контактов соответствует требованиям стандарта SMES-152, что подтверждает совместимость с автоматизированной пайкой волной.
Габариты разъёма — 3,50×13,50×7,50 мм (по чертежу производителя), что позволяет заранее рассчитать место на плате и в корпусе устройства. Разъём выполнен как штыревая (вилочная) часть соединения и сочленяется с розеточной колодкой серии 47054.
Основные характеристики
- Серия: 47053
- Число контактов: 4
- Число рядов: 1
- Шаг контактов: 2,54 мм
- Тип контакта: штыревой (вилка)
- Тип монтажа: в отверстия (THT)
- Материал контакта: медный сплав
- Покрытие контакта: матовое олово по никелю
- Материал корпуса: нейлон, UL94 V-0, естественный белый
- Усилие выталкивания контакта: 0,91 кгс
- Габариты: 3,50×13,50×7,50 мм
- Совместим с: серия 47054
Где применяется
- Соединения провод-плата: питание и сигнальные линии в бытовой и промышленной электронике
- Разборные соединения при ремонте и обслуживании: штыревая часть на плате позволяет отключать кабель без перепайки
- Автоматизированная сборка: паяемость по SMES-152 подтверждает совместимость с пайкой волной
- Компактные устройства с ограниченным пространством: шаг 2,54 мм подходит для плотного размещения разъёмов на плате
