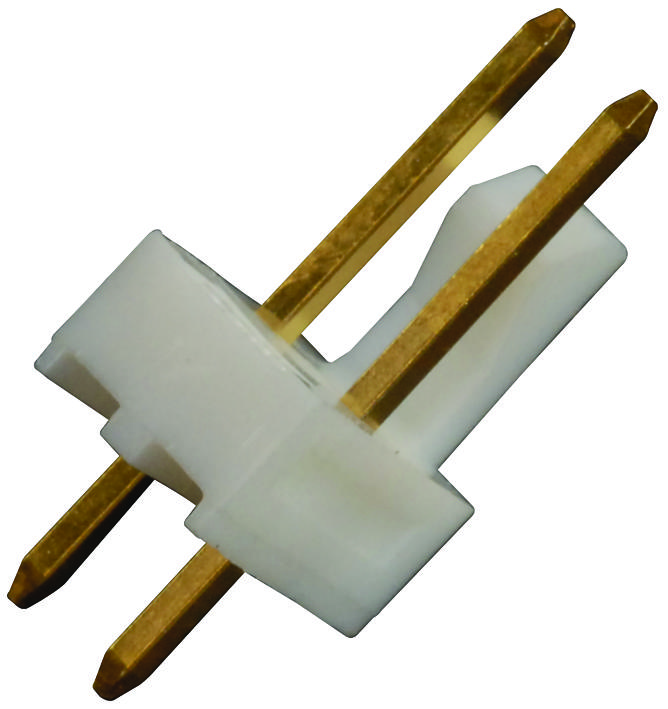

Разъём Molex 22112022 — двухконтактная штыревая вилка из серии KK 100 с шагом выводов 2,54 мм. Её устанавливают на печатную плату и припаивают в отверстия. Это ответная часть для кабельных розеток с тем же шагом: на плату выходит гнездо для подключения проводов, а сама вилка остаётся на плате как стационарный интерфейс. Поставляется в тубе, что удобно для автоматической и ручной установки.
Корпус вилки выполнен из полиамида (нейлона) белого цвета, класс горючести UL94 V-0. Контакты изготовлены из латуни и имеют квадратное сечение. В зоне сопряжения нанесено золотое покрытие толщиной 0,51 мкм, а выводы под пайку покрыты оловом. Такое сочетание обеспечивает стабильный контакт при сочленении и хорошую паяемость хвостовиков.
Конструктивно вилка однорядная, с ограждением по одной стороне. Фиксация ответной части фрикционная: удержание обеспечивается трением контактов, механической защёлки нет. Для узлов, подверженных заметной вибрации, это стоит учитывать на этапе проектирования, например, закрепляя жгут отдельно от разъёма.
Длина контакта в зоне сопряжения составляет 7,49 мм, длина вывода под пайку — 3,56 мм, полная длина контакта — 14,22 мм. Высота изолятора равна 8,18 мм. Эти размеры нужны при расчёте толщины платы и зазоров до соседних компонентов. Документация производителя на серию имеет номер SD-6373-001.
Позиция поставляется под заказ. Перед закупкой сверьте шаг, число цепей и тип ответной части с вашей конструкторской документацией.
Основные характеристики
- Производитель: Molex
- Обозначение: 22112022
- Серия: KK 100
- Тип: штыревая вилка, соединитель провод-плата
- Число контактов: 2, один ряд
- Шаг: 2,54 мм
- Монтаж: в отверстия, пайка, прямой
- Материал контактов: латунь
- Покрытие контактов: золото в зоне сопряжения (0,51 мкм), олово на выводах
- Материал изолятора: полиамид, белый, UL94 V-0
- Фиксация: фрикционная
- Длина контакта в зоне сопряжения: 7,49 мм
- Длина вывода под пайку: 3,56 мм
- Полная длина контакта: 14,22 мм
- Высота изолятора: 8,18 мм
- Упаковка: туба
Где применяется
- Промышленная автоматика: подключение датчиков, исполнительных устройств и малогабаритных модулей к плате контроллера.
- Бытовая электроника: питание и сигнальные линии между платами внутри корпуса устройства.
- Сетевое и серверное оборудование: вспомогательные соединения, например подключение индикаторов, датчиков и вентиляторов к плате.
- Разработка и ремонт: замена штыревых вилок на платах и сборка опытных образцов с шагом 2,54 мм.
