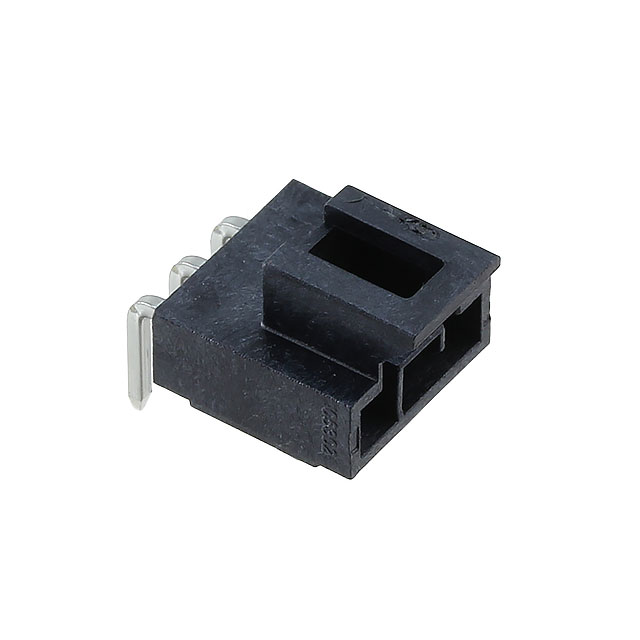

Разъём Molex 1053131203 — это трёхконтактная вилка для монтажа на печатную плату, предназначенная для соединения платы с проводным жгутом. Относится к серии Nano-Fit с шагом контактов 2,5 мм. Контакты расположены в один ряд, штыревые, выводы идут под прямым углом к плате, поэтому ответная часть со жгутом подключается параллельно плоскости платы.
Корпус вилки закрытый, со стенками с четырёх сторон. Это защищает штыри от механических повреждений и задаёт положение ответной части при стыковке. Для фиксации применяется защёлка, поэтому соединение не расходится от вибрации и натяжения жгута. Корпус выполнен из жидкокристаллического полимера (LCP), который сохраняет форму при пайке и нагреве в работе. Цвет корпуса чёрный.
Контакты изготовлены из латуни. В зоне сопряжения нанесено золотое покрытие толщиной не менее 0,38 мкм, что обеспечивает стабильное переходное сопротивление при многократных подключениях. Выводы, которые вставляются в плату, покрыты оловом. Длина вывода составляет 3,2 мм, монтаж выполняется пайкой в отверстия платы. У корпуса есть направляющие для платы, они облегчают установку и удерживают разъём до пайки.
Номинальное напряжение разъёма составляет 250 В, рабочий диапазон температур — от -40 до 105 °C. Поставляется в лотках, что подходит для автоматизированной и ручной сборки. Серия включает исполнения на 2–8 контактов, поэтому при необходимости можно подобрать вариант с другим числом цепей. Ограничение: разъём рассчитан только на пайку в отверстия, для монтажа на поверхность он не подходит, а ответная часть со жгутом в комплект не входит.
Основные характеристики
- Производитель: Molex
- Серия: Nano-Fit
- Тип: вилка (штыревые контакты), провод-плата
- Число контактов: 3, один ряд
- Шаг: 2,5 мм
- Монтаж: в отверстия платы, угловой, пайка
- Корпус: LCP, чёрный, закрытый с четырёх сторон
- Фиксация: защёлка, направляющие для платы
- Материал контактов: латунь
- Покрытие: золото в зоне сопряжения (не менее 0,38 мкм), олово на выводах
- Длина вывода: 3,2 мм
- Номинальное напряжение: 250 В
- Рабочая температура: от -40 до 105 °C
- Упаковка: лоток
Где применяется
- Промышленная электроника: подключение датчиков, исполнительных механизмов и модулей питания к платам управления.
- Сетевое и серверное оборудование: соединение плат с вентиляторами, индикацией и внутренними жгутами.
- Бытовая и офисная техника: внутренние кабельные связи там, где нужна надёжная защёлка.
- Ремонт и серийная сборка: замена вышедших из строя разъёмов и комплектация изделий.
