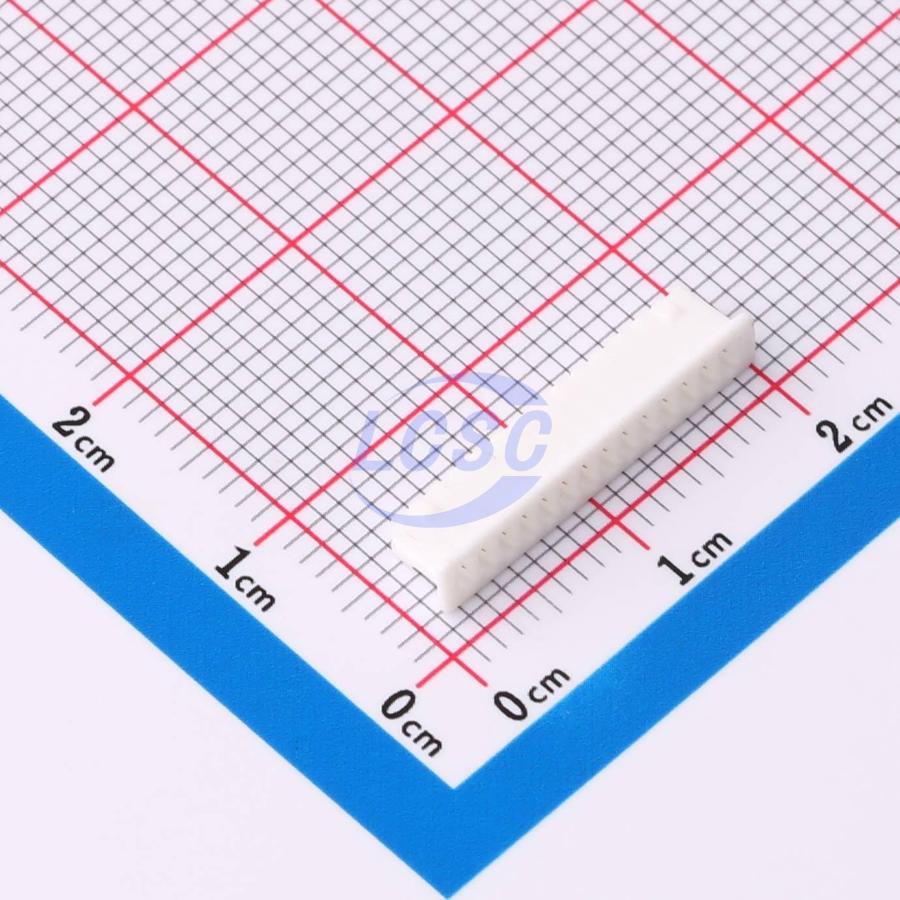

Корпус разъёма Molex 510211400 — розеточная часть соединителя серии PicoBlade 51021, рассчитанная на 14 цепей с шагом контактов 1,25 мм. Изделие поставляется без контактов: обжимные контакты приобретаются отдельно и устанавливаются в корпус перед монтажом кабеля.
Корпус совместим с контактами Molex серий 50058 и 50079, которые обжимаются на провод и фиксируются в гнёздах корпуса защёлкиванием. Тип монтажа — wire-to-board: розетка устанавливается на конец кабеля и сопрягается с ответной частью, распаянной на плате.
Материал корпуса — термопласт PBTP с классом горючести UL94 V-0, обеспечивающим самозатухание при воздействии открытого пламени. При числе цепей более трёх предусмотрены две дополнительные защёлки-окна фиксации, повышающие надёжность соединения при вибрации и механических нагрузках на кабель.
Четырнадцать цепей с шагом 1,25 мм востребованы в жгутах питания и сигнальных шинах компактной бытовой и портативной электроники, где нужен соединитель с большим числом контактов при ограниченной ширине разъёма.
Основные характеристики
- Серия: PicoBlade 51021
- Тип компонента: розеточный корпус (Receptacle Housing)
- Число цепей: 14
- Шаг контактов: 1,25 мм
- Тип монтажа: Wire-to-Board
- Совместимые контакты: Molex 50058, 50079
- Материал: PBTP, класс горючести UL94 V-0
- Комплектация: без контактов
- Фиксация: две защёлки-окна (при числе цепей более трёх)
Где применяется
- Жгуты питания и сигналов: бытовая и портативная электроника с многоканальными соединениями
- Многоканальные и балансировочные разъёмы: корпус с большим числом цепей при малом шаге контактов
- Сборки с требованиями пожаробезопасности: самозатухающий материал корпуса класса UL94 V-0
- Ремонт и кастомная сборка жгутов: корпус и контакты приобретаются и заменяются отдельно
