Winbond Флэш-память данных W25Q128JVSIM — последовательная NOR-флэш-память объёмом 128 Мбит с питанием 3 В. Массив организован секторами по 4 КБ, поэтому небольшие области можно стирать и перезаписывать, не затрагивая остальное содержимое.
Обмен идёт по шине SPI в обычном, двухлинейном (Dual) и четырёхлинейном (Quad) режимах. Дополнительно поддерживаются протокол QPI и передача данных по обоим фронтам тактового сигнала (DTR). Такие режимы нужны там, где код исполняется или загружается прямо из микросхемы и скорость чтения влияет на время старта устройства.
Управление построено на трёх регистрах состояния. В них находятся бит занятости BUSY, бит разрешения записи WEL, бит включения четырёхлинейного режима QE и бит приостановки стирания или программирования SUS. Защита от случайной записи задаётся битами BP2, BP1, BP0 совместно с TB, SEC и CMP, а блокировка самих регистров состояния — битами SRP и SRL. Отдельные биты LB3, LB2, LB1 закрывают регистры безопасности от изменения. Силу выходного драйвера определяют биты DRV1 и DRV0, а функцию вывода HOLD или RESET выбирает бит HOLD/RST.

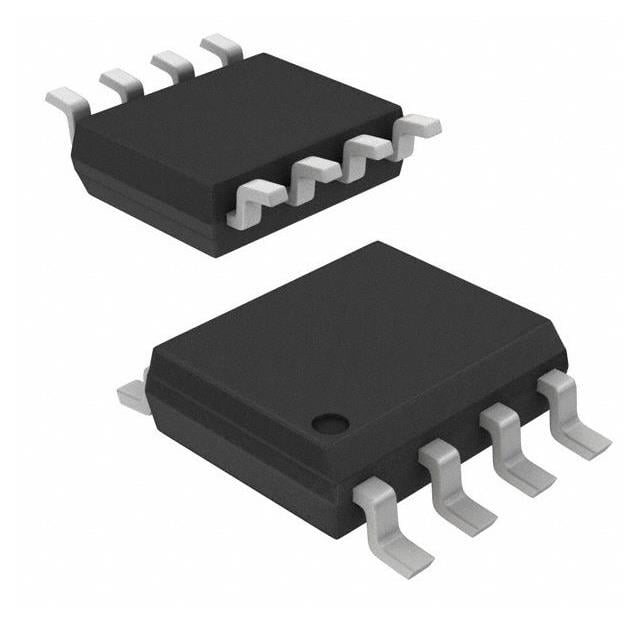

Это исполнение выпускается в корпусе SOIC 208 mil с восемью выводами (в документации — SO8W) для поверхностного монтажа. Та же микросхема существует в корпусах WSON, SOIC 300 mil на 16 выводов и TFBGA, поэтому при замене корпус нужно сверять по посадочному месту. Диапазон рабочих температур соответствует классам Industrial и Industrial Plus.
Основные характеристики
Объём 128 Мбит, питание 3 В, интерфейс Dual/Quad SPI, QPI и DTR, три регистра состояния, корпус SO8W для поверхностного монтажа.
Где применяется
- Хранение прошивок: энергонезависимая память для кода микроконтроллеров и процессорных модулей, которые загружают программу по SPI.
- Промышленная автоматика: хранение настроек, калибровочных таблиц и журналов; промышленный температурный класс подходит для шкафного оборудования.
- Сетевое оборудование: образы встроенного программного обеспечения и конфигурации маршрутизаторов и коммутаторов.
- Защищённые данные: регистры безопасности и блочная защита позволяют закрыть служебные записи от перезаписи.
