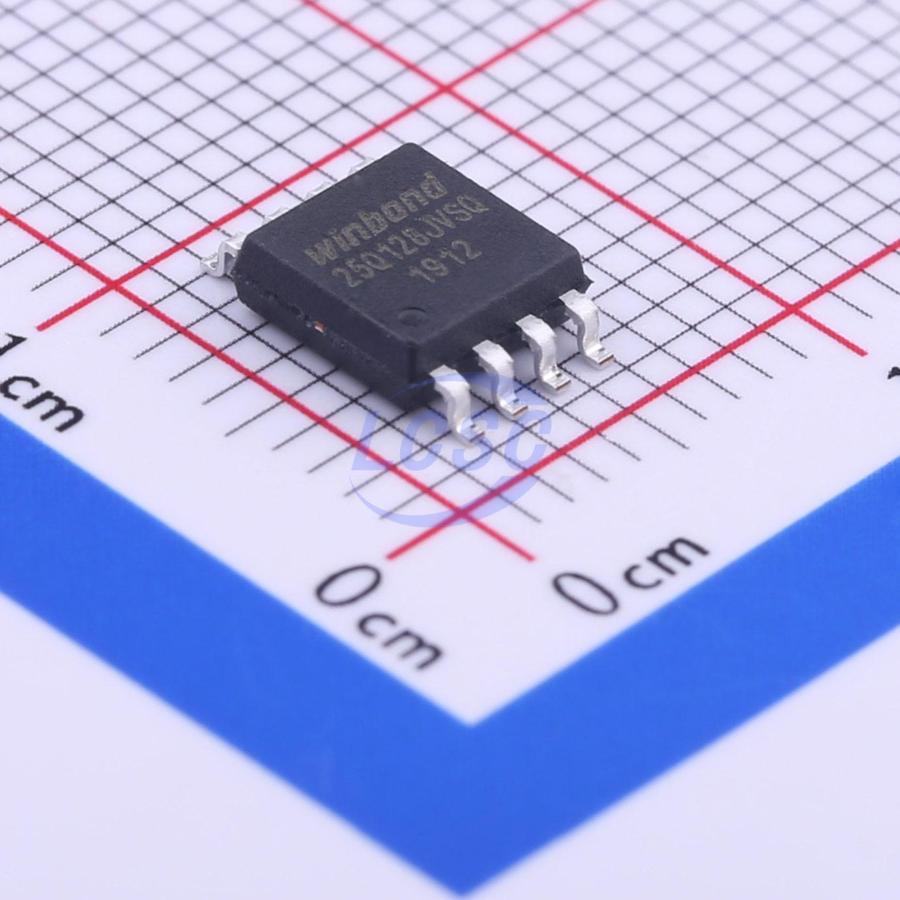

Микросхема памяти Winbond W25Q128JVSIQ — последовательная флэш-память объёмом 128 Мбит, то есть 16 МБ, с интерфейсом SPI. Кроме обычного режима, чип работает по двум и по четырём линиям данных (Dual SPI и Quad SPI), поэтому читать содержимое можно быстрее, чем по одной линии. Для четырёхлинейного режима в регистре состояния предусмотрен бит QE.
Исполнение с индексом JV и корпусом SOIC шириной 208 mil рассчитано на питание от 2,7 до 3,6 В. Корпус восьмивыводной, монтаж поверхностный. Управляющие выводы стандартные: выбор кристалла /CS, тактирование CLK, вывод /HOLD и вывод аппаратного сброса /RESET. Помимо вывода, сброс можно выполнить и программной командой, что удобно, если контроллер не выделяет под него линию.
Для защиты записанных данных в микросхеме есть три регистра состояния и биты защиты блоков BP2, BP1, BP0, которыми закрывают часть массива от случайной записи или стирания. Отдельно предусмотрены защитные регистры однократной записи (OTP), в которых можно хранить серийные номера или ключи. Приостановка программирования и стирания (Program suspend и Erase suspend) позволяет прервать долгую операцию и обслужить чтение. Мощность выходных каскадов настраивается битами DRV1 и DRV0, что помогает согласовать чип с длиной дорожек на плате.
Ограничения: микросхема рассчитана только на питание около 3 В, диапазон рабочих температур — от −40 до +85 °C. Для устройств с питанием 5 В потребуется согласование уровней. Перед установкой стоит проверить совпадение корпуса и разводки с посадочным местом на плате, так как у Winbond встречаются исполнения в других корпусах. Соответствие требованиям RoHS подтверждено.
Основные характеристики
Серийная флэш-память 128 Мбит (16 МБ), интерфейс SPI, Dual SPI, Quad SPI, питание 2,7–3,6 В, корпус SOIC 208-mil, 8 выводов, температура от −40 до +85 °C.
Где применяется
- Хранение прошивок: память с интерфейсом SPI подходит для кода микроконтроллеров и процессорных модулей, которые загружают программу при старте.
- Устройства с защитой данных: биты BP и регистры OTP позволяют закрыть служебную область и хранить в ней неизменяемые данные.
- Хранение настроек и журналов: объём 16 МБ достаточен для таблиц, калибровок и накопленных записей.
- Ремонт и замена памяти на платах: чип выпаивается и ставится на место аналогичного в корпусе SOIC 208-mil.
