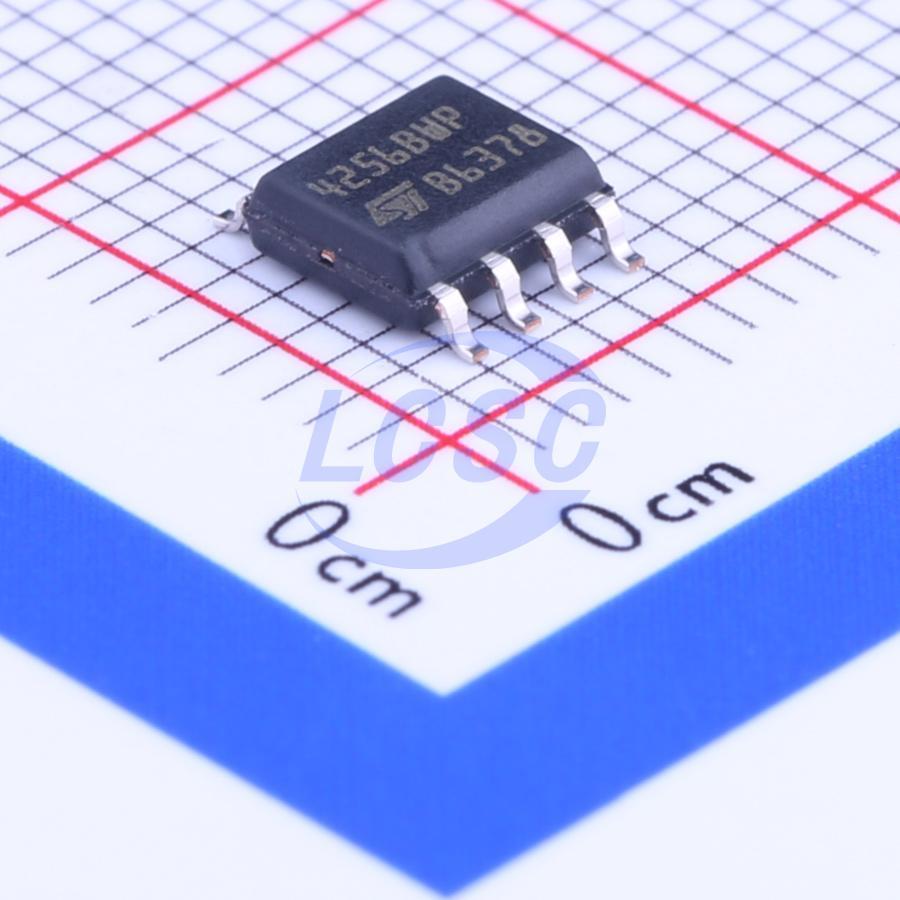

Микросхема STMicroelectronics M24256-BWMN6TP — энергонезависимая память EEPROM объёмом 256 кбит (32 Кбайт) с последовательным интерфейсом I2C. Микросхема сохраняет записанные данные при отключении питания и используется для хранения настроек, калибровочных коэффициентов, серийных номеров и других параметров, которые должны оставаться доступными после перезагрузки устройства.
Обмен данными идёт по шине I2C на частотах до 1 МГц, с поддержкой стандартных режимов 100 кГц, 400 кГц и высокоскоростного 1 МГц — конкретная скорость задаётся управляющим контроллером. Три вывода выбора адреса позволяют подключить к одной шине несколько таких микросхем без конфликта адресов, что удобно при необходимости расширить объём хранимых данных. Запись организована постранично блоками по 64 байта, время выполнения цикла записи не превышает 5 мс.
Ресурс микросхемы составляет 4 миллиона циклов перезаписи, а сохранность записанных данных производитель оценивает в 200 лет — параметры, определяющие срок службы устройства в задачах, где данные обновляются регулярно. Питание допускается в диапазоне от 1,7 до 5,5 В, что позволяет использовать микросхему как в 3,3-вольтовых, так и в 5-вольтовых системах без отдельного преобразователя напряжения.
Компонент выпускается в корпусе SO8N шириной 150 мил для поверхностного монтажа и рассчитан на работу при температуре от -40 до +85 °C, что допускает применение вне помещений и в промышленной аппаратуре.
Основные характеристики
- Тип памяти: EEPROM, интерфейс I2C
- Объём памяти: 256 кбит (32 Кбайт)
- Размер страницы записи: 64 байта
- Максимальная тактовая частота: 1 МГц
- Время цикла записи: 5 мс
- Ресурс перезаписи: 4 миллиона циклов
- Сохранение данных: 200 лет
- Количество выводов выбора адреса: 3
- Напряжение питания: от 1,7 до 5,5 В
- Рабочая температура: от -40 до +85 °C
- Количество выводов: 8
- Тип корпуса: SO8N, ширина 150 мил
- Тип монтажа: SMD
Где применяется
- Встраиваемые системы: хранение настроек и калибровочных данных, не теряющихся при отключении питания
- Измерительное и учётное оборудование: запись показаний и параметров конфигурации
- Промышленные контроллеры: расширение памяти через адресацию нескольких микросхем на одной шине I2C
- Бытовая электроника: хранение серийных номеров, счётчиков наработки и пользовательских настроек
