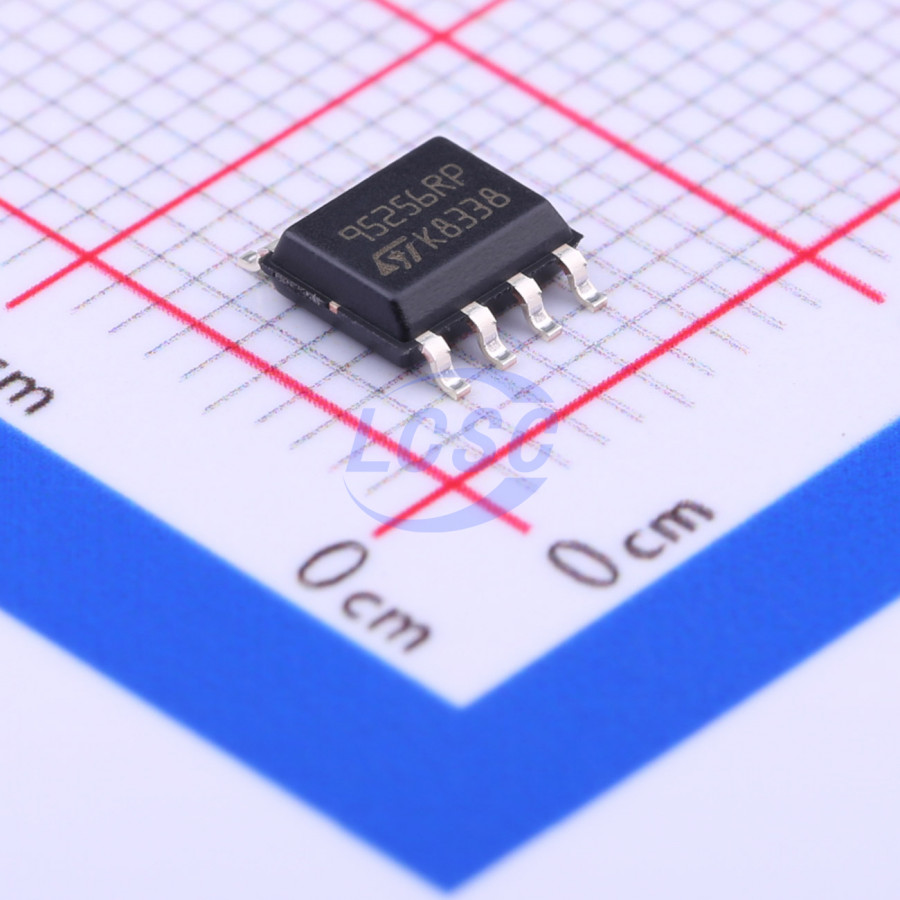

Микросхема STMicroelectronics M95256-RMN6TP — энергонезависимая память EEPROM с последовательным интерфейсом SPI и объёмом 256 кбит (32768 x 8 байт, то есть 32 Кбайт). Микросхема выполнена в корпусе SO8 шириной 150 mil для поверхностного монтажа и предназначена для хранения настроек, калибровочных значений и других параметров, которые должны сохраняться при отключении питания устройства.
Обмен данными идёт по интерфейсу SPI на тактовой частоте до 20 МГц. Запись выполняется страницами по 64 байта, а время записи одной страницы — 5 мс. Ресурс перезаписи составляет 4 миллиона циклов, а заявленный срок хранения данных без питания — 200 лет, что типично для EEPROM этого класса и позволяет использовать микросхему в узлах, где параметры обновляются регулярно на протяжении всего срока службы изделия.
Память поддерживает программную защиту от записи: можно заблокировать четверть, половину или весь массив, оставив остальную область доступной для изменения. Это удобно, когда часть памяти хранит заводские калибровочные данные, которые не должны меняться при эксплуатации, а часть — рабочие параметры, обновляемые устройством в процессе работы. Дополнительно микросхема имеет повышенную защиту от электростатических разрядов.
Питание микросхемы — от 1,8 до 5,5 В, рабочий диапазон температур — от -40 до +85°C. Такой диапазон питания и температур позволяет применять микросхему как в бытовой аппаратуре, так и в промышленных и автомобильных периферийных узлах.
Основные характеристики
- Тип памяти: EEPROM, интерфейс SPI
- Объём памяти: 256 Кбит (32768 x 8 байт)
- Размер страницы: 64 байта
- Тактовая частота интерфейса: до 20 МГц
- Время записи страницы: 5 мс
- Ресурс перезаписи: 4 миллиона циклов
- Срок хранения данных: 200 лет
- Защита от записи: четверть, половина или весь массив памяти
- Защита от ЭСР: повышенная
- Напряжение питания: от 1,8 до 5,5 В
- Рабочая температура: от -40°C до +85°C
- Корпус: SO8, ширина 150 mil
- Монтаж: поверхностный (SMD)
Где применяется
- Хранение калибровочных данных: защищённая от записи область для заводских настроек прибора
- Журналирование рабочих параметров: рабочая область памяти с ресурсом 4 миллиона циклов перезаписи
- Периферийные модули с SPI: подключение внешней энергонезависимой памяти к контроллеру по SPI без занятия шины I2C
- Промышленная и автомобильная электроника: применение при повышенных требованиях к диапазону питания и температуры
