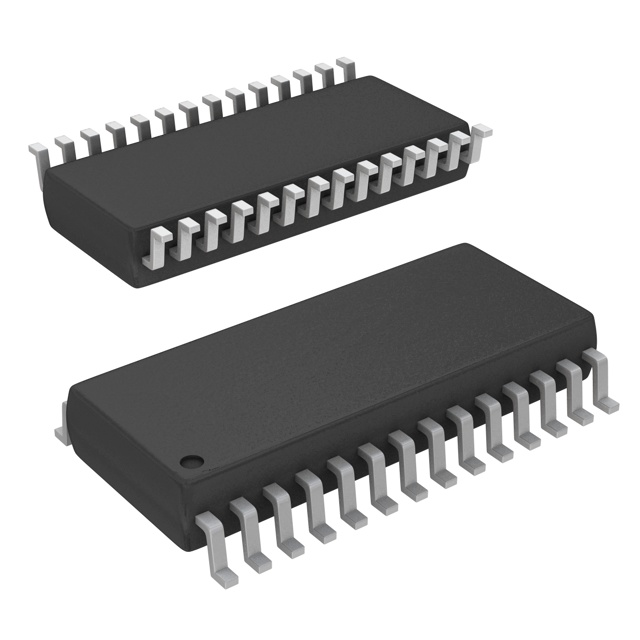

Микросхема Infineon CY62256NLL-55SNXIT — статическое ОЗУ (SRAM) с организацией 32К х 8 бит, адресуемое по 15 линиям (A0–A14) и обменивающееся данными по восьмиразрядной шине I/O0–I/O7. Время доступа — 55 нс, что позволяет использовать микросхему как буфер данных или локальную память в узлах, где требуется быстрый и предсказуемый отклик без обращения к внешнему контроллеру памяти. Индекс LL в обозначении указывает на исполнение с пониженным энергопотреблением.
В активном режиме микросхема потребляет типовые 25 мА и не более 50 мА, что соответствует мощности не выше 275 мВт. При снятии сигнала выборки кристалла срабатывает автоматическое отключение (power-down), снижающее ток потребления до типовых 0,1 мкА и не более 10 мкА — мощность в этом состоянии не превышает 55 мкВт. Переход в режим ожидания происходит автоматически, отдельного управления не требуется.
Входы и выходы TTL-совместимы: порог переключения по высокому уровню — от 2,2 В, по низкому — не выше 0,8 В. Выходной ток по высокому уровню составляет -1,0 мА, по низкому — до 2,1 мА. Управление выполняется тремя линиями с активным низким уровнем: выборка кристалла (CE), разрешение выхода (OE) и разрешение записи (WE). Защита от статического разряда выдерживает более 2001 В, ток защёлкивания превышает 200 мА.
Микросхема нормируется для питания до 7,0 В по предельным значениям и выпускается в исполнениях под разный температурный диапазон: коммерческое — от 0 до +70 °C, промышленное — от -40 до +85 °C. Доступны корпуса как для монтажа в отверстия, так и для поверхностного монтажа: 28-выводной PDIP, узкий SOIC, TSOP I и обратный TSOP I, что позволяет подобрать исполнение под уже разведённую плату без изменения посадочного места.
Основные характеристики
- Организация памяти: 32К х 8 бит
- Время доступа: 55 нс
- Напряжение питания (макс.): 7,0 В
- Ток потребления в активном режиме (тип.): 25 мА
- Ток потребления в режиме ожидания (тип.): 0,1 мкА
- Мощность в активном режиме (макс.): 275 мВт
- Мощность в режиме ожидания (макс.): 55 мкВт
- Входное пороговое напряжение высокого уровня: от 2,2 В
- Входное пороговое напряжение низкого уровня: до 0,8 В
- Защита от ЭСР: более 2001 В
- Ток защёлкивания: более 200 мА
- Температурный диапазон (коммерческий): 0…+70 °C
- Температурный диапазон (промышленный): -40…+85 °C
- Варианты корпуса: 28-pin PDIP, узкий SOIC, TSOP I, reverse TSOP I
Где применяется
- Промышленные контроллеры: буферизация данных между процессором и медленной периферией
- Встраиваемые системы: локальное хранение промежуточных данных без обращения к основной памяти
- Приборы учёта и логгеры: хранение данных при питании от батареи благодаря низкому току в режиме ожидания
- Телекоммуникационное оборудование: кэширование данных в узлах обработки сигналов
