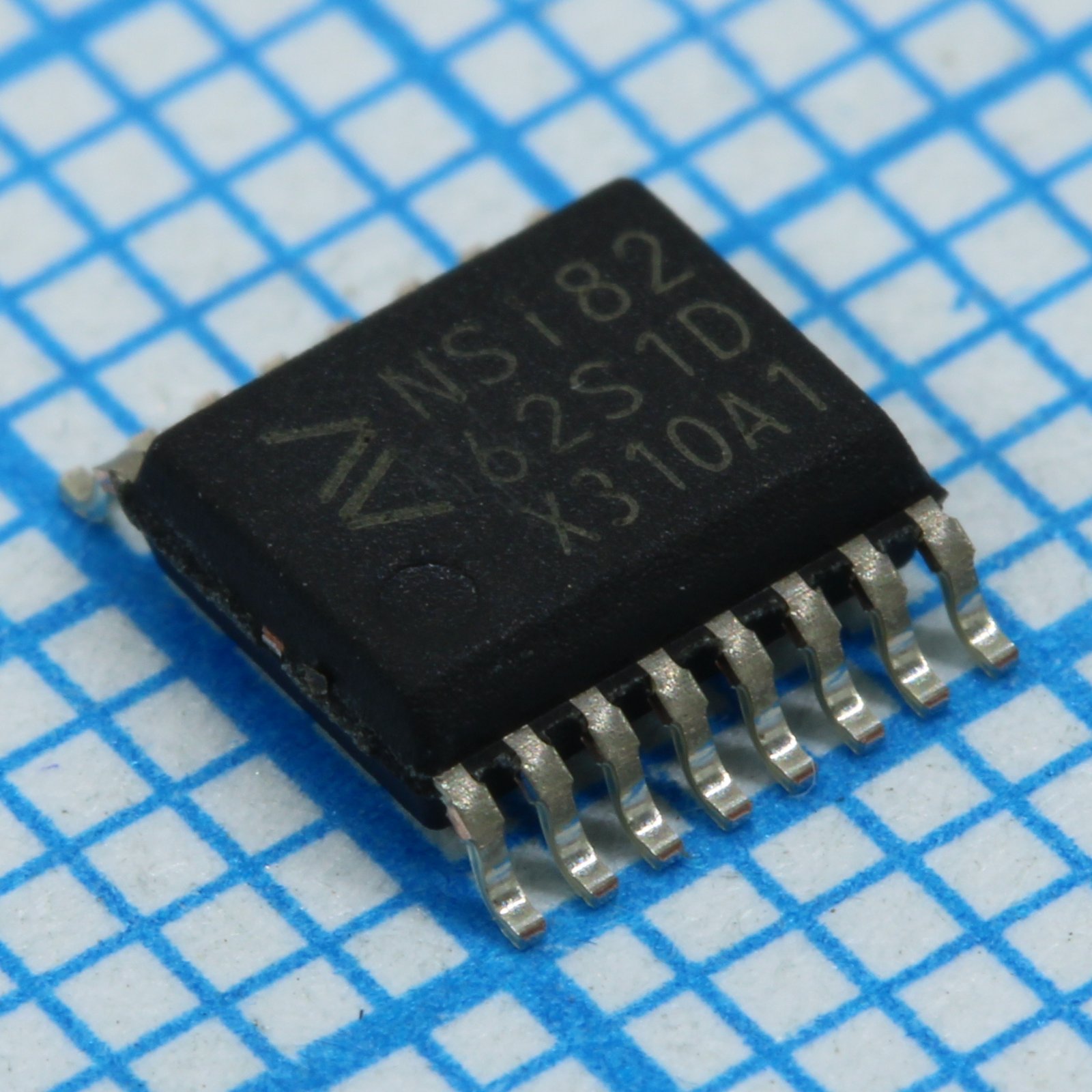

Микросхема гальванической изоляции NSI NSI8262S1-DSSR — шестиканальный цифровой изолятор серии NSi826x в корпусе SSOP-16 для поверхностного монтажа. Все шесть каналов передают сигнал в одном направлении: входы INA–INF на стороне Side1 и выходы OUTA–OUTF на стороне Side2, что удобно для развязки многопроводных шин и параллельных сигнальных линий одним корпусом.
Изолирующий барьер рассчитан на действующее напряжение 5000 В (среднеквадратичное), с вариантами исполнения на 3 кВ и 5 кВ, и выдерживает кратковременный импульсный пробой до 6,25 кВ. Устойчивость к синфазным переходным процессам (CMTI) — не менее 200 кВ/мкс, что снижает вероятность ложного переключения выходов при быстрых фронтах напряжения на силовой стороне схемы.
Микросхема передаёт данные со скоростью от постоянного тока до 150 Мбит/с, максимальная задержка распространения сигнала — 15 нс. Потребление на канал составляет 1,5 мА при скорости передачи 1 Мбит/с. Питание каждой стороны изолятора независимое, в диапазоне от 2,5 до 5,5 В, что позволяет соединять логику разного уровня по обе стороны барьера.
Предельно допустимое питающее напряжение — 6,5 В, входное и выходное напряжение не должны превышать напряжение питания более чем на 0,4 В, импульсное — не более чем на 0,8 В. Защита от электростатического разряда по модели HBM — ±8 кВ. Рабочий диапазон температур — от -55 до +125°C, максимальная температура перехода — 150°C.
Основные характеристики
- Серия: NSi826x
- Число каналов: 6
- Корпус: SSOP-16
- Тип монтажа: SMD
- Конфигурация каналов: входы INA–INF (Side1), выходы OUTA–OUTF (Side2)
- Действующее напряжение изоляции: 5000 В (варианты 3 кВ, 5 кВ)
- Импульсное напряжение изоляции: до 6,25 кВ
- Устойчивость к синфазным помехам (CMTI): от 200 кВ/мкс
- Скорость передачи данных: от постоянного тока до 150 Мбит/с
- Задержка распространения: до 15 нс
- Потребление на канал: 1,5 мА при 1 Мбит/с
- Диапазон напряжения питания: 2,5–5,5 В (макс. 6,5 В)
- Защита ESD (HBM): ±8 кВ
- Диапазон рабочих температур: -55…+125°C
- Максимальная температура перехода: 150°C
- Сертификация: UL1577 до 5000 В (действующее значение, 1 минута), CQC по GB4943.1-2011, CSA component notice 5A, DIN VDE V 0884-11:2017-01
Где применяется
- Промышленная автоматика: гальваническая развязка цепей управления и силовых узлов в шкафах автоматики.
- Изолированные интерфейсы SPI: развязка нескольких линий шины одним корпусом без потери скорости обмена.
- Интерфейсы RS-232 и RS-485: защита приёмопередатчиков от разности потенциалов земли между узлами сети.
- Многоканальная сигнальная развязка: общего назначения там, где нужно изолировать несколько цифровых сигналов одной микросхемой.
