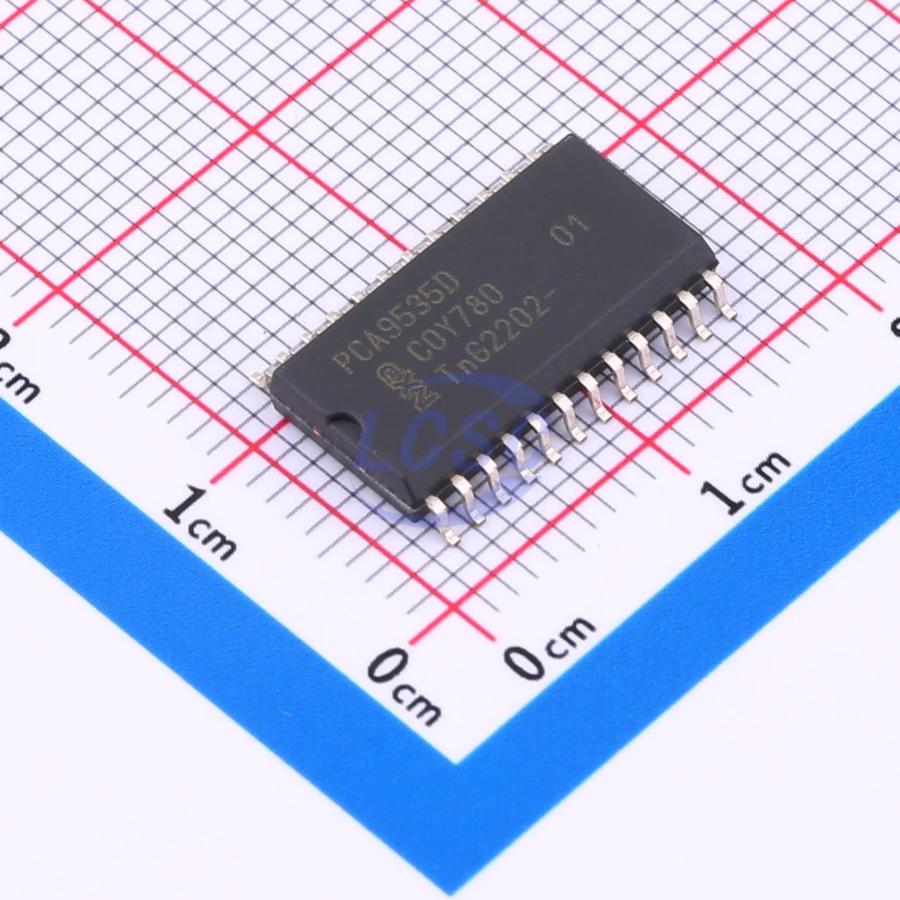

NXP, PCA9535D — расширитель портов ввода-вывода с интерфейсом I2C, добавляющий к микроконтроллеру 16 линий. Микросхема подключается к двухпроводной шине, поэтому для увеличения числа портов не требуется выделять много выводов контроллера. Корпус SO24 шириной 7,5 мм рассчитан на поверхностный монтаж, выводов — 24.
Выходы выполнены по схеме push-pull, то есть формируют активные уровни и высокого, и низкого состояния. Максимальное напряжение питания — 5,5 В. Рабочий диапазон температур — от –40 до +85 °C, что соответствует промышленному, но не расширенному диапазону.
Стойкость к электростатическому разряду указана по трём моделям: HBM — 2000 В, CDM — 1000 В, машинная модель — 200 В. Эти значения следует учитывать при обращении с микросхемой на этапе монтажа и при подключении линий к разъёмам.
Позиция выполняет роль только расширителя портов: она не заменяет контроллер и не добавляет аналоговых функций. Скорость обмена определяется шиной I2C и невысока, поэтому быстрые сигналы стоит подключать напрямую к контроллеру, а расширитель использовать для медленных линий — кнопок, индикации, управления реле.
Основные характеристики
16 линий ввода-вывода по I2C, выходы push-pull, питание до 5,5 В, температура от –40 до +85 °C, корпус SO24.
Где применяется
- Промышленная автоматика: подключение дополнительных входов и выходов к контроллеру по одной шине.
- Системы управления: увеличение числа портов микроконтроллера без смены кристалла.
- Платы с нехваткой выводов: замена нескольких линий двумя проводами шины.
- Индикация и клавиатуры: опрос кнопок и управление светодиодами.
Специалисты компании подберут позицию, предложат аналог и рассчитают срок поставки. Заявку отправляйте на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
