Микросхема Nexperia 74HC00D — четырёхканальный логический элемент И-НЕ (NAND) с двумя входами на каждый канал, выполненный по КМОП-технологии серии HC. В одном корпусе размещены четыре независимых логических элемента: на выходе каждого формируется логический ноль только тогда, когда на обоих входах присутствует единица, во всех остальных сочетаниях входных сигналов выход остаётся в состоянии единицы.

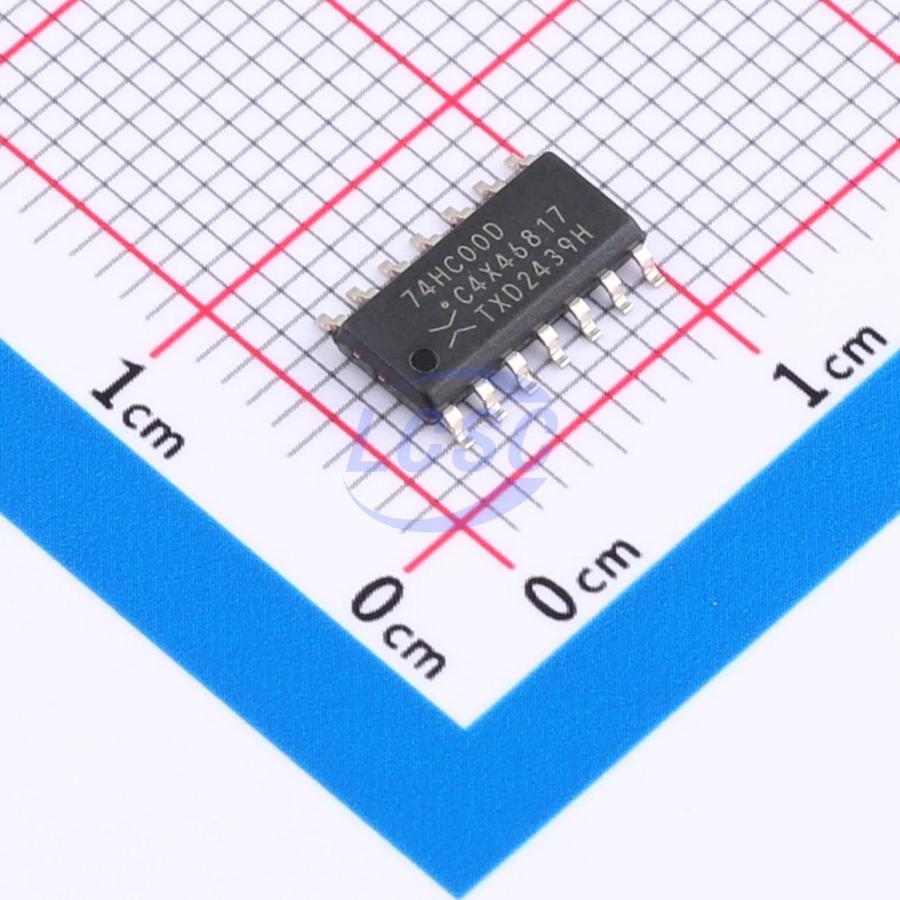

Это исполнение выпускается в корпусе 14-SOIC шириной 3,90 мм (0.154 дюйма) для поверхностного монтажа. Такой корпус рассчитан на автоматическую установку и пайку оплавлением, занимает меньше места на плате по сравнению с корпусами для монтажа в отверстия и позволяет плотно располагать элемент рядом с другими компонентами SMD-сборки.
Микросхема питается напряжением от 2 до 6 В, что позволяет использовать её как в низковольтных цифровых узлах, так и в схемах с типовым питанием 5 В. Выходной ток по высокому и низкому уровню составляет 5,2 мА в обоих случаях, а максимальный ток потребления в статическом режиме — 40 мкА. Пороги входных логических уровней заданы отдельно для единицы (1,5–4,2 В) и нуля (0,5–1,8 В), что обеспечивает совместимость по входу с сигналами соседних узлов схемы.
Быстродействие элемента ограничено максимальной задержкой распространения сигнала 7 нс при напряжении питания 6 В и ёмкости нагрузки 50 пФ. Рабочий диапазон температур — от -40 до 125 °C, что допускает установку микросхемы в оборудование, эксплуатируемое при повышенном нагреве корпуса или вне помещений.
Основные характеристики
- Логическая функция: И-НЕ (NAND)
- Число каналов: 4
- Входов на канал: 2
- Напряжение питания: 2–6 В
- Выходной ток (выс./низк. уровень): 5,2 мА / 5,2 мА
- Максимальный ток потребления: 40 мкА
- Уровень входного сигнала «1»: 1,5–4,2 В
- Уровень входного сигнала «0»: 0,5–1,8 В
- Максимальная задержка распространения: 7 нс при 6 В, 50 пФ
- Рабочая температура: -40…+125 °C
- Корпус: 14-SOIC, ширина 3,90 мм
- Монтаж: поверхностный (SMD)
Где применяется
- Цифровые узлы управления: построение схем логической обработки и инвертирования сигналов в контроллерах и модулях автоматики.
- Дешифрация адреса и данных: формирование сигналов выбора и разрешения в устройствах с шинной архитектурой.
- Формирование управляющих и тактовых сигналов: построение генераторов и триггерных узлов на базе логических элементов.
- Ремонт и замена: восстановление работоспособности плат, где применён элемент этой логической серии.
