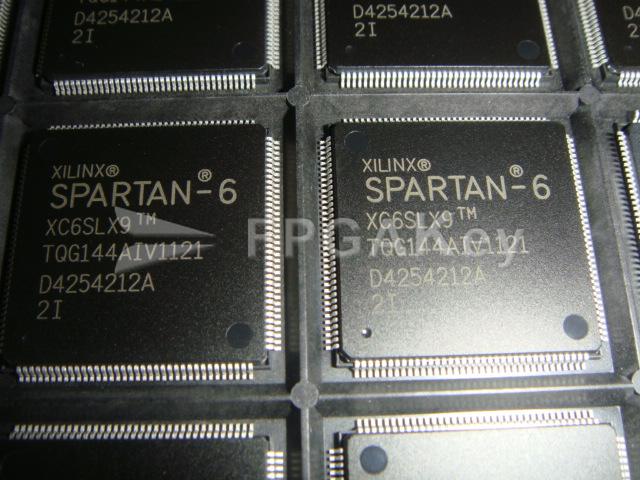

Микросхема XC6SLX9-2TQG144I Xilinx XC6SLX9-2TQG144I — программируемая логическая интегральная схема (ПЛИС) семейства Spartan-6, модель XC6SLX9. В документации производителем указана компания AMD, в состав которой вошла Xilinx. Это самый небольшой по ёмкости кристалл линейки LX, в нём 9152 логические ячейки. Для простых и средних логических задач этого достаточно, а для крупных проектов, например с большим объёмом обработки сигналов, ёмкости может не хватить.
В кристалле есть 576 кбит встроенной памяти, блоки управления тактированием DCM и ФАПЧ (PLL), а максимальная рабочая частота достигает 375 МГц. Пользователю доступны 102 вывода ввода-вывода. Напряжение питания ядра — от 1,14 до 1,26 В, питание ввода-вывода — 3,3 В. Технологический процесс — 45 нм КМОП. Цифра 2 в обозначении — градация по скорости.
Конфигурация хранится в ячейках статической памяти, то есть ПЛИС относится к типу SRAM. При отключении питания прошивка пропадает, поэтому после каждого включения конфигурацию нужно загружать заново, обычно из внешней памяти. Это стоит учесть при проектировании платы.
Корпус TQFP с 144 выводами, поверхностный монтаж. Буква I в обозначении соответствует рабочему диапазону от -40 до 100 °C, то есть исполнение подходит для промышленных условий. Заявленные в документации параметры — не повод для подбора по аналогии: у других градаций скорости и корпусов цоколёвка и тактовые свойства различаются.
Основные характеристики
ПЛИС Spartan-6, 9152 логические ячейки, 102 вывода ввода-вывода. Корпус TQFP-144, рабочая температура от -40 до 100 °C.
Где применяется
- Цифровая обработка сигналов: реализация фильтров и преобразователей на аппаратном уровне, где процессору не хватает быстродействия.
- Интерфейсная логика: согласование шин, протоколов и стыковка устройств с разным числом линий.
- Промышленная автоматика: параллельная обработка входов и выходов с жёсткими временными требованиями.
- Опытные образцы: проверка цифровых алгоритмов перед переходом на специализированную микросхему.
