Микросхема WIZnet W5500 — это Ethernet-контроллер с аппаратно реализованным стеком TCP/IP, предназначенный для подключения микроконтроллеров к проводной сети без участия внешнего программного стека. Микросхема принимает на себя обработку протоколов TCP, UDP, ICMP, IPv4, ARP, IGMP и PPPoE, освобождая основной процессор проекта от сетевых вычислений и позволяя реализовать сетевой обмен даже на слабых МК с минимальным объёмом ОЗУ.
Связь с управляющим контроллером выполняется по SPI на частоте до 80 МГц в режимах 0 и 3, что делает подключение простым и не требует отдельного драйвера сетевого стека на стороне МК — команды и данные передаются через регистры микросхемы. Внутри W5500 реализовано 8 независимых аппаратных сокетов и 32 КБ буферной памяти для приёма и передачи, за счёт чего несколько сетевых соединений можно обслуживать параллельно без переполнения буфера.
Физический уровень встроен в саму микросхему и поддерживает скорости 10BaseT и 100BaseTX с автоматическим согласованием скорости и режима дуплекса (Auto Negotiation, полный и половинный дуплекс). Для индикации состояния канала предусмотрены выходы на светодиоды дуплекса, связи, скорости и активности, что упрощает диагностику подключения без отдельного контроллера индикации. Из режимов энергосбережения доступны Power Down и пробуждение по сети (Wake on LAN).

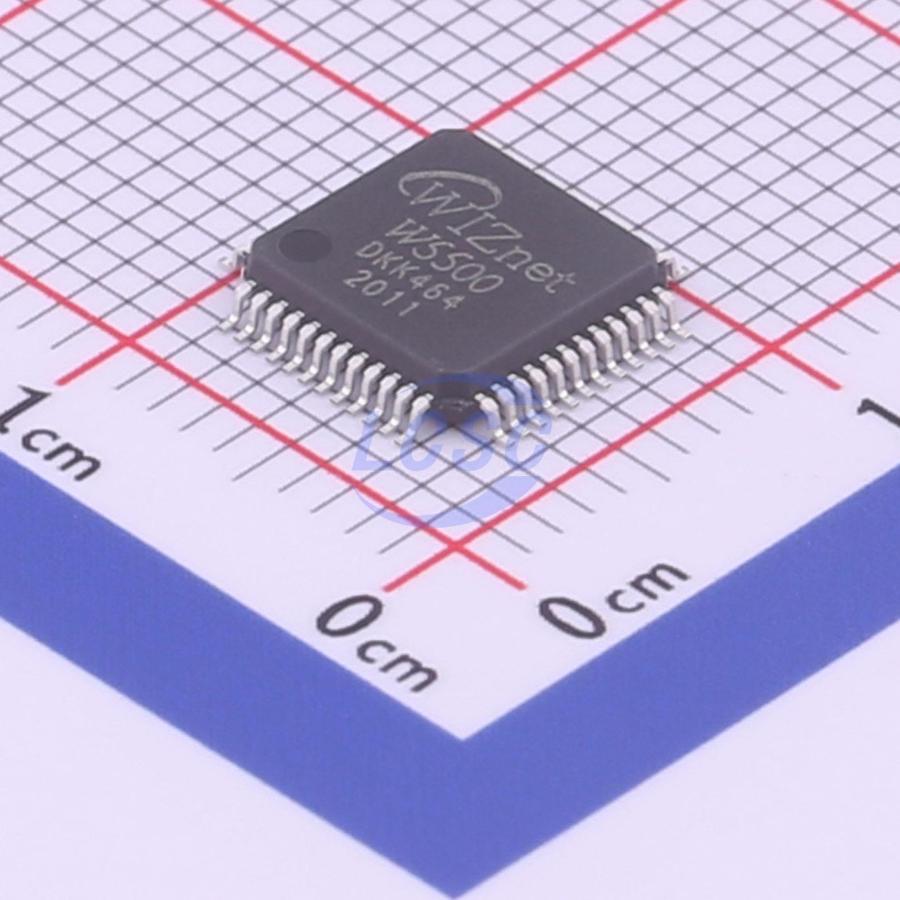

Корпус исполнения — LQFP-48 с шагом выводов 0,5 мм, монтаж поверхностный (SMD), напряжение питания 3,3 В. Такое исполнение рассчитано на установку на плату вместе с трансформатором и разъёмом RJ-45, формируя законченный сетевой узел устройства.
Основные характеристики
- Корпус: LQFP-48
- Количество выводов: 48
- Шаг выводов: 0,5 мм
- Тип монтажа: SMD
- Напряжение питания: 3,3 В
- Интерфейс к МК: SPI, до 80 МГц, режимы 0 и 3
- Количество аппаратных сокетов: 8
- Объём буферной памяти: 32 КБ
- Скорость Ethernet: 10BaseT/100BaseTX
- Поддерживаемые протоколы: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
- Режимы дуплекса: полный и половинный, с автосогласованием
- Индикация: выходы на светодиоды Full/Half duplex, Link, Speed, Active
- Энергосбережение: Power Down, Wake on LAN
Где применяется
- IoT-устройства: добавление проводного Ethernet-подключения датчикам и контроллерам на базе МК без встроенного сетевого стека
- Промышленная автоматика: сетевые модули ввода-вывода, шлюзы и контроллеры с интерфейсом Ethernet для передачи данных на верхний уровень
- Встраиваемые системы: замена связки отдельного MAC-контроллера и PHY-микросхемы одним компонентом, что сокращает число элементов на плате
- Сетевое оборудование малой мощности: принт-серверы, преобразователи интерфейсов, удалённые панели управления
