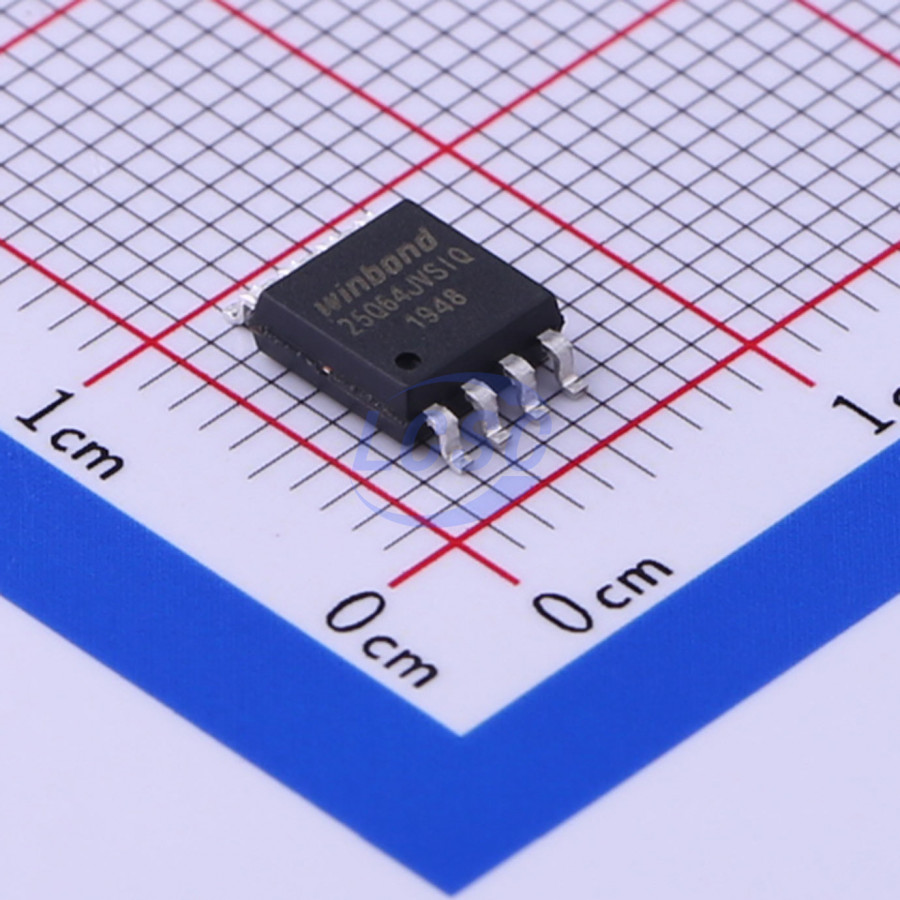

Микросхема Winbond W25Q64JVSSIQ — энергонезависимая флеш-память типа NOR объёмом 64 Мбит с организацией 8M x 8. Она выпускается компанией Winbond в корпусе 8-SOIC шириной 5,30 мм для поверхностного монтажа. Такая память обычно хранит прошивку и конфигурацию устройства, которые микроконтроллер или программируемая логика считывают при запуске.
Обмен идёт по интерфейсу SPI с поддержкой режима Quad I/O, когда данные передаются по четырём линиям одновременно. Тактовая частота достигает 133 МГц. Режим с четырьмя линиями ускоряет чтение, поэтому память подходит и для кода, который исполняется прямо из неё, если контроллер умеет работать с внешней памятью в таком режиме.
Напряжение питания — от 2,7 до 3,6 В, рабочая температура — от −40 до 85 °C. Время записи страницы — 3 мс. Состояние позиции у производителя — активная, поставка в документации указана в тубе.
Пределы определяются этими данными. Питание рассчитано на 3,3 В; при 1,8 В схема не работает, нужно смотреть другие исполнения серии. Верхняя температура 85 °C исключает применение в условиях сильного нагрева. Объём 64 Мбит равен 8 МБ, и для больших массивов данных памяти может не хватить.
Основные характеристики
NOR-флеш 64 Мбит (8M x 8), интерфейс SPI/Quad I/O, частота до 133 МГц, питание от 2,7 до 3,6 В, корпус 8-SOIC.
Где применяется
- Хранение прошивки: загрузочный код микроконтроллеров и процессорных модулей.
- Конфигурация программируемой логики: хранение битового потока для загрузки при включении.
- Сетевое оборудование: хранение настроек и образа встроенного ПО.
- Регистраторы и приборы: хранение калибровочных таблиц и записанных данных.
