Микросхема WCH CH340N — однокристальный преобразователь интерфейса USB в UART, объединяющий на одном кристалле контроллер USB, буферный трансивер и последовательный порт UART. Устройство подключается к USB-порту компьютера или другого хоста и представляется операционной системе виртуальным COM-портом, а на стороне периферии выдаёт стандартные линии приёма и передачи UART для связи с микроконтроллером или другой цифровой схемой.
Питание микросхемы допускается в диапазоне от 3,3 до 5 В, что позволяет использовать её как в схемах с логикой 3,3 В, так и в более старых 5-вольтовых устройствах без дополнительного согласования уровней. Скорость передачи данных по UART достигает 2 Мбит/с, что покрывает большинство задач обмена с микроконтроллерами и модулями, где не требуется более высокая пропускная способность канала.

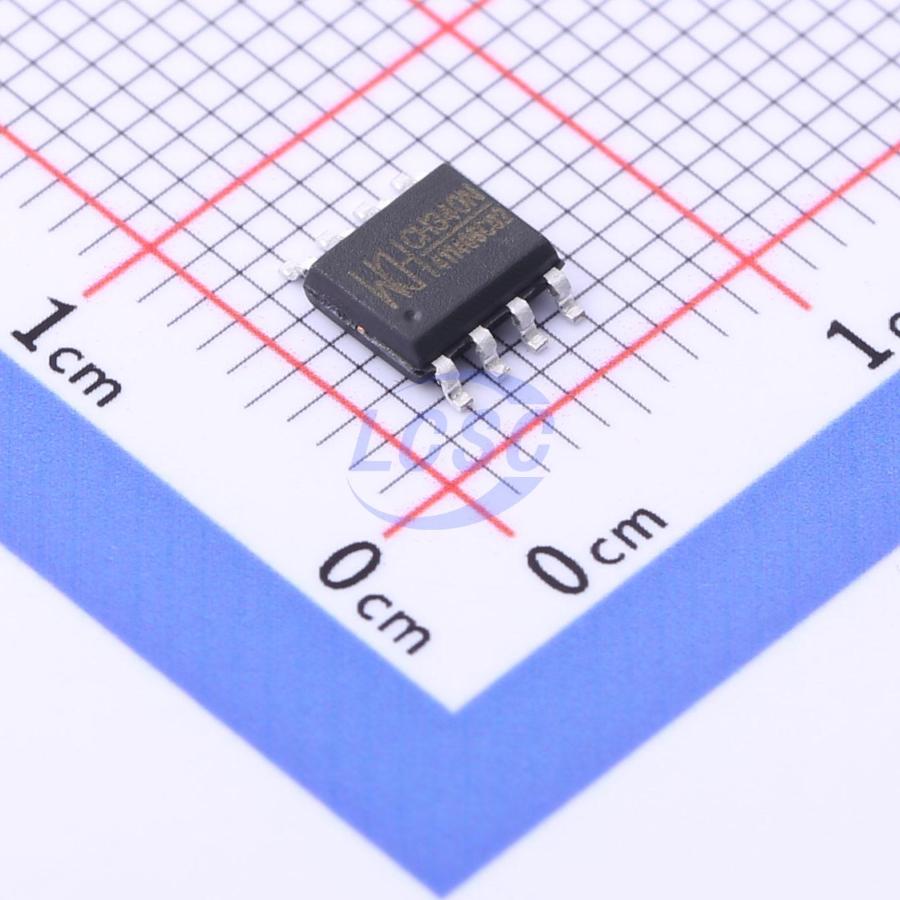

Микросхема выпускается в корпусе SOP-8 — исполнении с минимальным числом выводов среди чипов серии CH340. Такое сокращённое количество контактов означает, что в этом варианте отсутствуют линии аппаратного управления потоком и часть дополнительных сигналов, доступных в старших корпусах серии; для большинства задач переходника USB-UART это не является ограничением, а компактный корпус упрощает размещение на плате.
Благодаря низкой стоимости и простоте разводки CH340N часто используют как основной канал связи с компьютером в отладочных платах и программаторах, где микросхема выполняет функции моста между интерфейсом USB хоста и последовательным портом целевого устройства, беря на себя преобразование протокола без участия дополнительной логики.
Основные характеристики
- Обозначение: CH340N
- Корпус: SOP-8
- Тип монтажа: SMD, поверхностный монтаж
- Напряжение питания: 3,3–5 В
- Скорость передачи UART: до 2 Мбит/с
- Функция: преобразователь интерфейса USB–UART
Где применяется
- Отладочные платы: организация канала связи с компьютером через USB для загрузки прошивки и обмена данными с микроконтроллером
- Программаторы: преобразование команд из USB-порта компьютера в последовательный протокол целевого устройства
- Промышленные и бытовые USB-адаптеры: подключение оборудования с интерфейсом UART к компьютеру без отдельного переходника
- Модули связи микроконтроллеров с ПК: вывод данных диагностики и логов через виртуальный COM-порт
