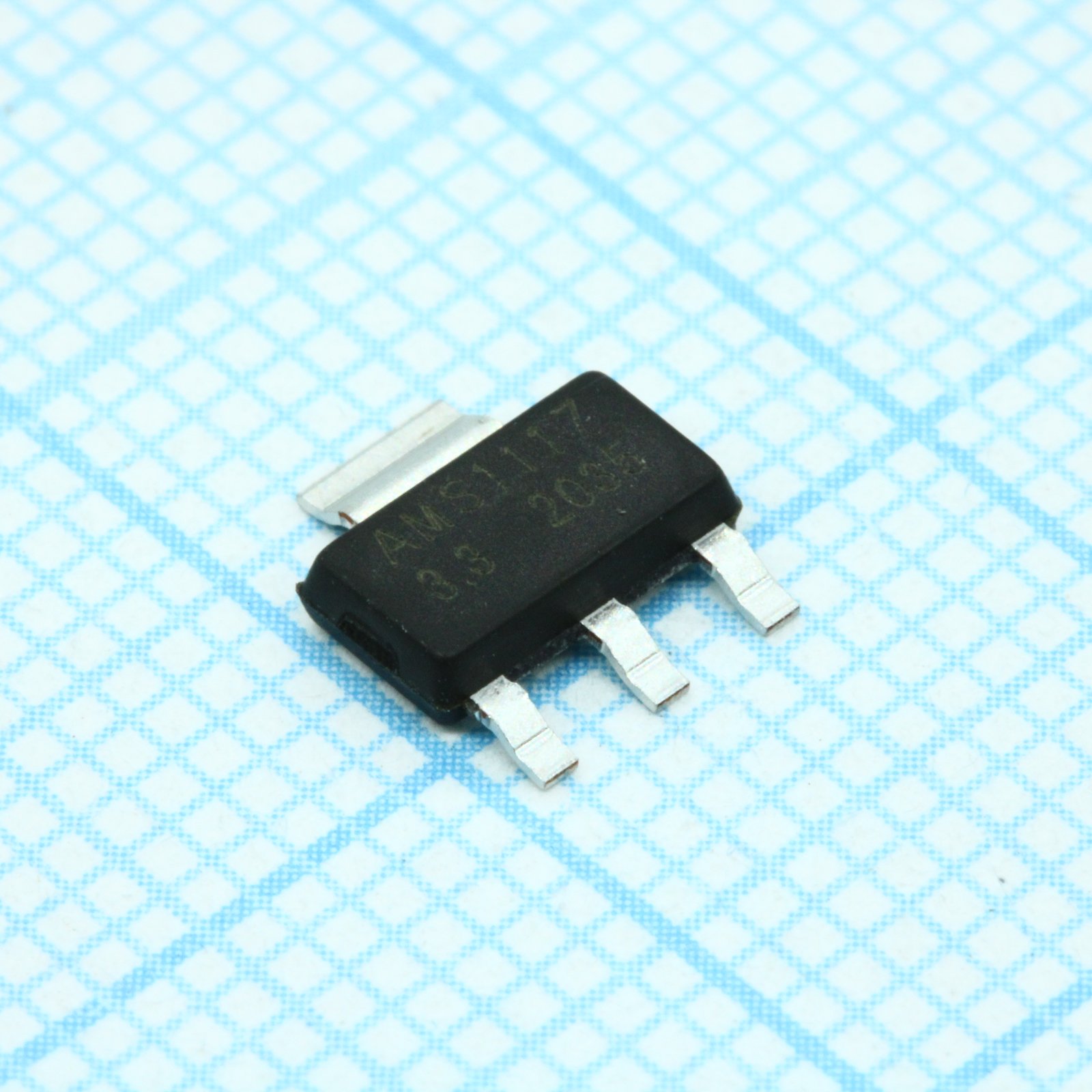

Микросхема AMS AMS1117-3.3 — линейный стабилизатор напряжения положительной полярности с фиксированным выходным напряжением 3,3 В и номинальным током нагрузки 0,8 А. Точность выходного напряжения держится в узком поле допуска: от 3,251 до 3,349 В при температуре 25°C и от 3,201 до 3,399 В во всём диапазоне температур перехода — от -40 до 125°C. Максимальное входное напряжение ограничено 15 В, а максимальный выходной ток микросхемы — 1 А, что оставляет запас над паспортным значением 0,8 А на короткие пики нагрузки.
Падение напряжения между входом и выходом не превышает 1,3 В при токе 0,8 А, типовое значение — 1,1 В, поэтому прибор относится к категории стабилизаторов с низким падением напряжения. Ток покоя составляет 5 мА в типовом режиме и не более 11 мА в худшем случае. Регулирование по входному напряжению держится в пределах 10 мВ (типовое значение 0,5 мВ), а по нагрузке — не более 15 мВ (типовое значение 3 мВ). Минимальный ток нагрузки, при котором стабилизатор сохраняет регулировку, — 5 мА в типовом режиме и 10 мА как предельное значение.
Встроенное ограничение выходного тока срабатывает в диапазоне от 900 мА (минимум) до 1500 мА (максимум) при типовом значении 1100 мА — это защищает микросхему и нагрузку при коротком замыкании на выходе. Подавление пульсаций на частоте 120 Гц с выходным танталовым конденсатором 22 мкФ составляет не менее 60 дБ, типовое значение — 72 дБ. Терморегулирование не превышает 0,04% на ватт рассеиваемой мощности, типовое значение — 0,008%.
Модель выпускается в трёх вариантах корпуса: SOT-223, TO-252 и 8-выводном SOIC, все — для поверхностного монтажа. Тепловое сопротивление переход-корпус составляет 15°C/Вт, а переход-среда различается по корпусам: 90°C/Вт для SOT-223, 80°C/Вт для TO-252 и 160°C/Вт для SO-8. Соответственно отличается и максимальная рассеиваемая мощность — 1,2 Вт, 2,2 Вт и 780 мВт. Диапазон температуры хранения — от -65 до 150°C.
Основные характеристики
- Выходное напряжение: 3,3 В
- Номинальный выходной ток: 0,8 А, максимум 1 А
- Максимальное входное напряжение: 15 В
- Падение напряжения: 1,1 В тип. / 1,3 В макс. при 0,8 А
- Ток покоя: 5 мА тип. / 11 мА макс.
- Ограничение тока: 900–1500 мА, типовое значение 1100 мА
- Подавление пульсаций: 60 дБ мин. / 72 дБ тип. на 120 Гц
- Диапазон температур перехода: от -40 до 125°C
- Корпус: SOT-223, TO-252, SO-8
- Тип монтажа: поверхностный монтаж
Где применяется
- Питание цифровых узлов: понижение шины 5 В или 12 В до стабильных 3,3 В для микроконтроллеров и логики
- Модули связи: локальное питание Wi-Fi, Bluetooth и GPS-модулей, требовательных к стабильности напряжения
- Одноплатные компьютеры и отладочные платы: точечный стабилизатор рядом с процессором или интерфейсной микросхемой
- Ремонт аппаратуры: замена вышедшего из строя линейного стабилизатора на 3,3 В в существующей схеме
