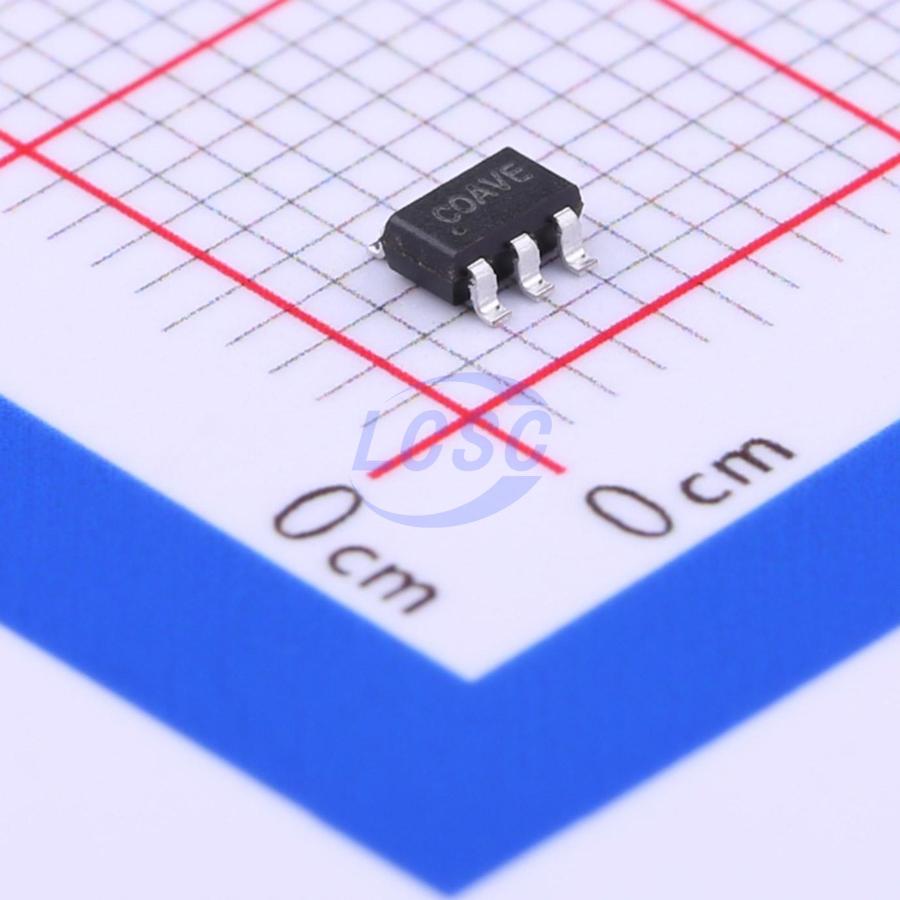

Микросхема Silergy SY6280AAC — интегральный ключ с программируемым ограничением тока, предназначенный для коммутации питания нагрузки. Устройство сочетает низкое сопротивление открытого канала с защитой от перегрева и от обратной полярности входного напряжения, что делает его силовым элементом в цепях распределения питания на платах с USB и аккумуляторным питанием.
Ограничение выходного тока задаётся внешним резистором по формуле I_LIM(A) = 6800/R_SET(Ω): например, при резисторе 6,8 кОм ток ограничивается на уровне около 1 А. Такой способ настройки позволяет подстраивать порог срабатывания защиты под конкретную нагрузку без смены микросхемы. Сопротивление открытого канала (Rds(on)) типично составляет 63 мОм, что удерживает падение напряжения и тепловыделение на низком уровне даже при токах, близких к максимальным 2 А.
Включение и отключение ключа управляется входом EN: порог включения — 2 В, порог выключения — 0,8 В, что обеспечивает чёткий гистерезис переключения. Время включения составляет 130 мкс, время выключения — 20 мкс. Защита от пониженного напряжения питания (UVLO) срабатывает на уровне 2,3 В с гистерезисом 0,1 В, предотвращая работу схемы при недостаточном напряжении на входе.
Тепловая защита отключает канал при достижении температуры перехода 130°C и включает его обратно после остывания на 20°C, ограничивая максимальную температуру перехода на уровне 150°C. В выключенном состоянии микросхема потребляет не более 0,2 мкА, а ток покоя во включённом состоянии — порядка 38 мкА, что важно для устройств с батарейным питанием.
Основные характеристики
- Корпус: SOT-23-5
- Монтаж: SMD
- Сопротивление открытого канала (Rds(on)): 63 мОм (тип.)
- Максимальный выходной ток: 2 А
- Ограничение тока: I_LIM(A)=6800/R_SET(Ω), около 1 А при резисторе 6,8 кОм
- Входное напряжение: 2,4–5,5 В
- Пороги входа EN: включение 2 В, выключение 0,8 В
- Время включения / выключения: 130 мкс / 20 мкс
- Порог и гистерезис UVLO: 2,3 В, гистерезис 0,1 В
- Порог тепловой защиты: 130°C, гистерезис 20°C
- Максимальная температура перехода: 150°C
- Диапазон температуры перехода: -40°C...+125°C
- Диапазон температуры окружающей среды: -40°C...+85°C
- Диапазон температуры хранения: -65°C...+150°C
- Ток покоя (тип.): 38 мкА
- Ток в выключенном состоянии (тип.): 0,2 мкА
- Максимальная рассеиваемая мощность: 0,6 Вт
- Тепловое сопротивление переход-среда / переход-корпус: 200°C/Вт / 130°C/Вт
- Электростатическая защита: HBM 2 кВ, CDM 500 В
