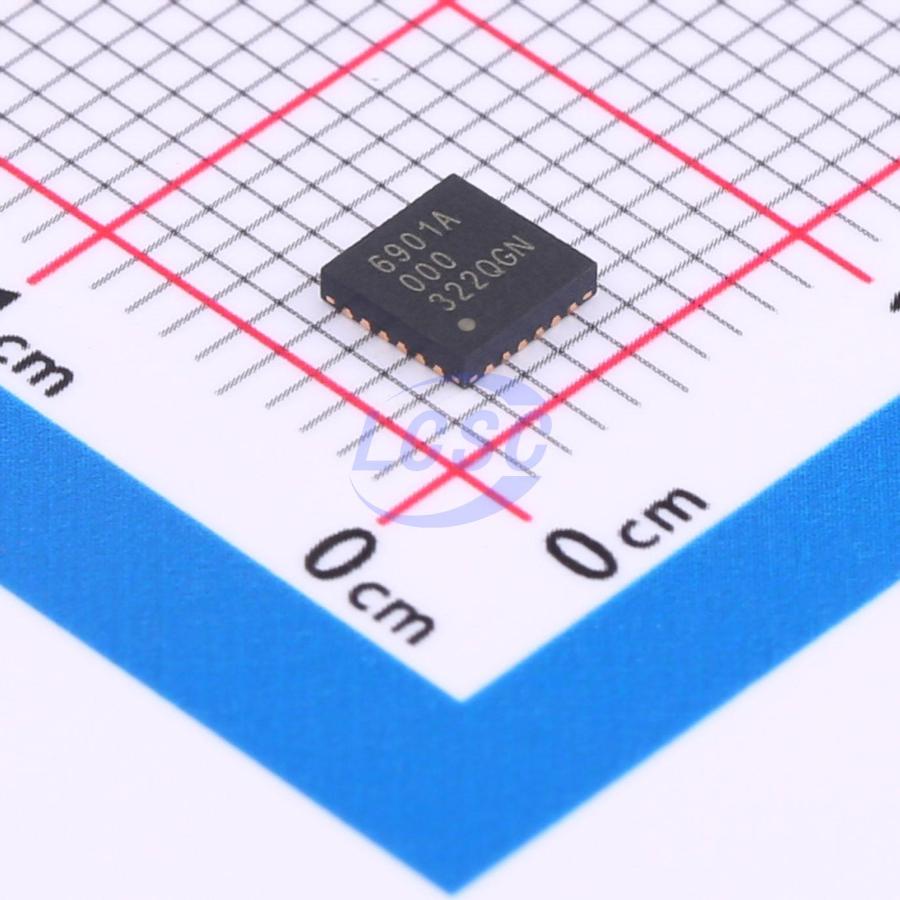

Микросхема Renesas 5P49V6901A000NLGI — программируемый тактовый генератор в корпусе VFQFPN на 24 вывода, формирующий несколько синхронизированных выходных сигналов от одного входного или кварцевого источника. Режимы работы задаются через интерфейс I2C и сохраняются во встроенной энергонезависимой памяти OTP на 4 банка, поэтому набор нужных частот программируется один раз и не требует повторной настройки при каждом включении питания.
На вход микросхема принимает кварц с частотой от 8 до 40 МГц либо внешний сигнал — дифференциальный в диапазоне от 1 до 350 МГц или в логике LVCMOS в диапазоне от 1 до 200 МГц. Входной буфер снабжён внутренним подтягивающим резистором 100 кОм, что упрощает разводку платы при работе от источника без внешнего смещения уровня.
На выходе доступны 4 канала с выбираемой конфигурацией — дифференциальные пары или парные сигналы LVCMOS, а диапазон выходных частот повторяет входной: от 1 до 350 МГц для дифференциального выхода и от 1 до 200 МГц для LVCMOS. Дополнительно предусмотрен один опорный выход. Типовой фазовый джиттер — менее 0,5 пс RMS, что важно при синхронизации высокоскоростных интерфейсов, чувствительных к дрожанию тактового сигнала.
Питание аналоговой части, ядра и выходных каскадов подаётся в диапазоне от 1,8 до 3,3 В, при этом выходное напряжение можно задать одним из трёх значений — 1,8, 2,5 или 3,3 В — под уровни логики остальной схемы. Рабочий диапазон температур — от −40 до +85 °C, что позволяет использовать микросхему в промышленных условиях, а не только в комнатной эксплуатации.
Основные характеристики
- Тип корпуса: VFQFPN, 24 вывода
- Тип монтажа: поверхностный (SMD)
- Интерфейс управления: I2C
- Память настроек: OTP, 4 банка
- Диапазон частот кварца: от 8 до 40 МГц
- Диапазон входных частот, дифференциальный: от 1 до 350 МГц
- Диапазон входных частот, LVCMOS: от 1 до 200 МГц
- Число выходов: 4 плюс 1 опорный
- Конфигурация выходов: дифференциальная или парная LVCMOS
- Диапазон выходных частот, дифференциальный: от 1 до 350 МГц
- Диапазон выходных частот, LVCMOS: от 1 до 200 МГц
- Фазовый джиттер: менее 0,5 пс RMS (типовое значение)
- Напряжение питания: от 1,8 до 3,3 В (аналоговая часть, ядро, выход)
- Варианты выходного напряжения: 1,8 В, 2,5 В, 3,3 В
- Внутренний резистор подтяжки входа: 100 кОм
- Диапазон рабочих температур: от −40 до +85 °C
Где применяется
- Телекоммуникационное оборудование: формирование синхронизированных тактовых сигналов для нескольких цифровых узлов от одного источника
- Промышленная автоматика: замена нескольких отдельных генераторов одной программируемой микросхемой
- Высокоскоростные цифровые интерфейсы: тактирование схем, чувствительных к фазовому джиттеру опорного сигнала
- Встраиваемые системы: экономия места на плате за счёт объединения кварцевого и дифференциального входа в одном корпусе
