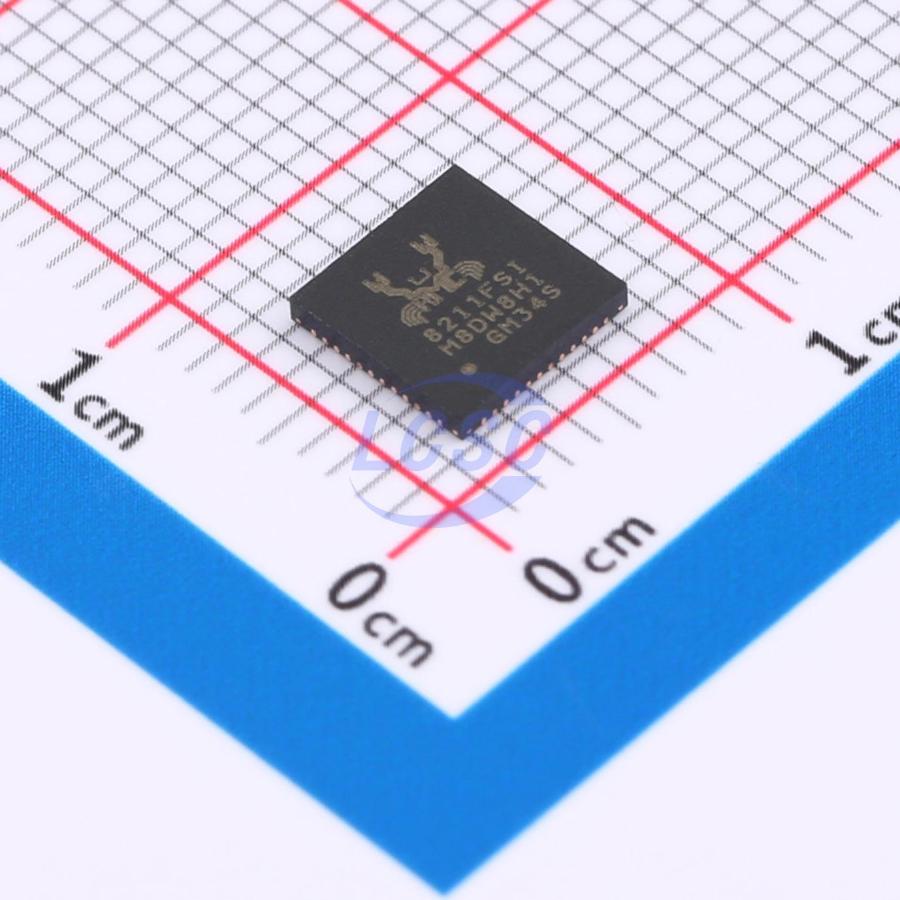

Микросхема Realtek RTL8211FSI-VS-CG — приёмопередатчик физического уровня Ethernet (PHY) со скоростью до 1000 Мбит/с. Микросхема принимает и передаёт сигнал по витой паре и связывается с контроллером MAC через интерфейс RGMII или SGMII, беря на себя всю аналоговую часть сетевого порта.
Питание микросхемы — 3,3 В, что упрощает согласование с логикой большинства сетевых плат без дополнительного преобразования напряжения. Поддерживаемые скорости передачи — 10, 100 и 1000 Мбит/с, переключение между ними происходит автоматически в зависимости от возможностей канала на другом конце кабеля.
Корпус — QFN-48 размером 6×6 мм, монтаж поверхностный. Компактные размеры корпуса позволяют размещать на одной плате несколько портов без значительного увеличения её площади.
Рабочий диапазон температур зависит от исполнения: коммерческое рассчитано на 0…+70 °C, промышленное — на −40…+85 °C, что расширяет область применения микросхемы на оборудование вне помещений с контролем климата.
Основные характеристики
- Тип: приёмопередатчик Ethernet (PHY)
- Скорость передачи: 10/100/1000 Мбит/с
- Интерфейс к контроллеру: RGMII, SGMII
- Напряжение питания: 3,3 В
- Корпус: QFN-48 (6×6 мм)
- Тип монтажа: SMD
- Диапазон рабочих температур: 0…+70 °C (коммерческое исполнение) или −40…+85 °C (промышленное исполнение)
Где применяется
- Сетевое оборудование: реализация гигабитных Ethernet-портов в коммутаторах и точках доступа.
- Маршрутизаторы: физический уровень WAN- и LAN-портов.
- Промышленные контроллеры: сетевой интерфейс в устройствах с расширенным температурным диапазоном.
- Встраиваемые платы: добавление Ethernet-порта к процессорному модулю через RGMII или SGMII.
