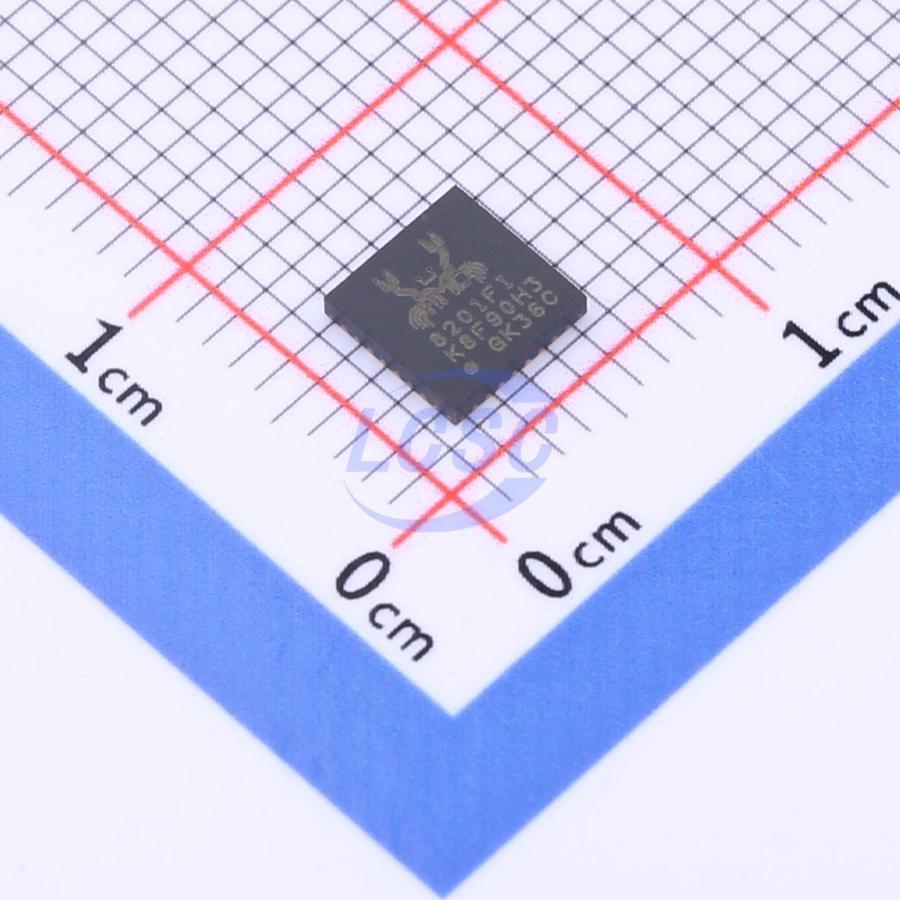

Микросхема Realtek RTL8201FI-VC-CG — приёмопередатчик Ethernet физического уровня (PHY) для сетей 10/100 Мбит/с, выполненный в промышленном исполнении с расширенным диапазоном рабочих температур. Микросхема преобразует цифровые данные контроллера в сигналы витой пары и обратно, обеспечивая связь по стандартам 10BASE-T и 100BASE-TX.
Подключение к контроллеру Ethernet выполняется через интерфейсы MII или RMII, а настройка и мониторинг состояния линии — через интерфейс последовательного управления (Serial Management, MDIO). Это позволяет использовать микросхему с широким кругом сетевых контроллеров и процессоров, поддерживающих указанные интерфейсы.
Расширенный температурный диапазон работы — от -40 до +85°С — отличает это исполнение от массовых вариантов PHY для офисного оборудования и позволяет устанавливать микросхему в устройства, работающие вне помещений или в условиях перепадов температуры на производстве.
Микросхема выпускается в корпусе QFN-32 для поверхностного монтажа и питается напряжением 3,3 В, что соответствует типовым цифровым платам на базе современных сетевых контроллеров и процессоров.
Основные характеристики
- Тип: приёмопередатчик Ethernet PHY, одноканальный
- Скорость передачи: 10/100 Мбит/с
- Интерфейс подключения: MII, RMII, Serial Management (MDIO)
- Напряжение питания: 3,3 В
- Рабочая температура: от -40°С до +85°С
- Корпус: QFN-32
Где применяется
- Промышленная автоматика: сетевой интерфейс для контроллеров и модулей ввода-вывода, работающих в цехах и на открытых площадках
- Встраиваемые системы: подключение процессоров и SoC к проводной сети через MII/RMII без дополнительной обвязки
- Телекоммуникационное оборудование: сетевые интерфейсы устройств, эксплуатируемых при перепадах температуры
- Устройства с удалённым мониторингом: контроль состояния линии через MDIO без остановки передачи данных
