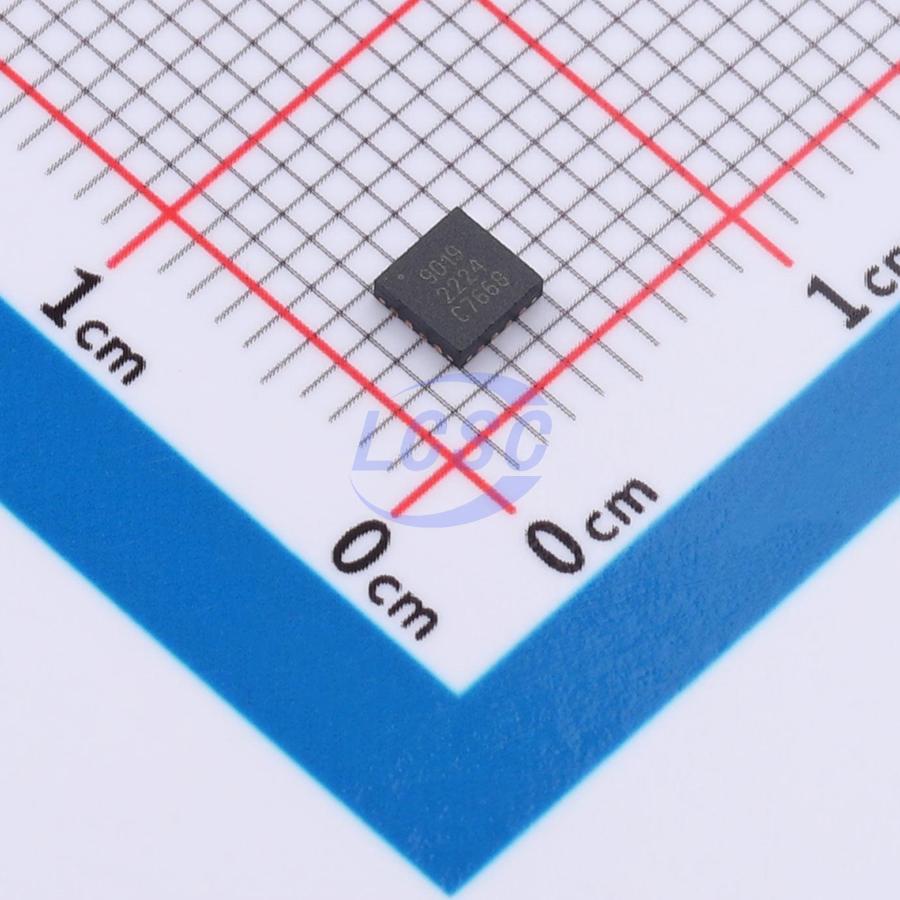

Микросхема Qorvo TQP3M9019 — высоколинейный усилитель с волновым сопротивлением 50 Ом в корпусе QFN с 16 выводами размером 3 × 3 мм. Он предназначен для приёмопередающих трактов, в том числе оборудования базовых станций и связи. Производитель заявляет безусловную устойчивость усилителя, монтаж поверхностный.
Параметры приведены для тестовой частоты 1900 МГц. Усиление — от 20 до 23 дБ, выходная точка компрессии на 1 дБ — +22 дБм, выходная точка пересечения третьего порядка — типовая +39,5 дБм (не ниже +36 дБм). Обратные потери по входу составляют 10 дБ, по выходу — 13 дБ. Для других частот значения нужно брать из документации.
Питание — +5 В с допуском от +4,75 до +5,25 В. Типовой ток потребления 125 мА, диапазон от 85 до 150 мА. Допустимая непрерывная мощность сигнала на входе — +23 дБм, температура перехода — до +190 °C. Рабочий диапазон температур — от −40 до +105 °C, хранения — от −65 до +150 °C. Обратное напряжение на выводе питания допускается не более 0,3 В, поэтому полярность питания нужно контролировать.
Для оценки микросхемы у производителя есть две отладочные платы: TQP3M9019-PCB_IF для диапазона 50–500 МГц и TQP3M9019-PCB_RF для диапазона 0,5–4 ГГц. Они помогают проверить усилитель на нужной частоте до разводки собственной платы.
Основные характеристики
Усиление 20–23 дБ на 1900 МГц, выходная точка P1дБ +22 дБм, OIP3 типовая +39,5 дБм. Питание +5 В, ток 125 мА. Корпус QFN 3 × 3 мм, 16 выводов, 50 Ом.
Где применяется
- Базовые станции: усиление в приёмопередающих трактах, где важна линейность по точке пересечения третьего порядка.
- Оборудование связи: каскады усиления на частотах порядка 1,9 ГГц с входным и выходным сопротивлением 50 Ом.
- Радиочастотные модули: компактный корпус 3 × 3 мм для поверхностного монтажа.
- Разработка и макетирование: две отладочные платы для диапазонов 50–500 МГц и 0,5–4 ГГц.
