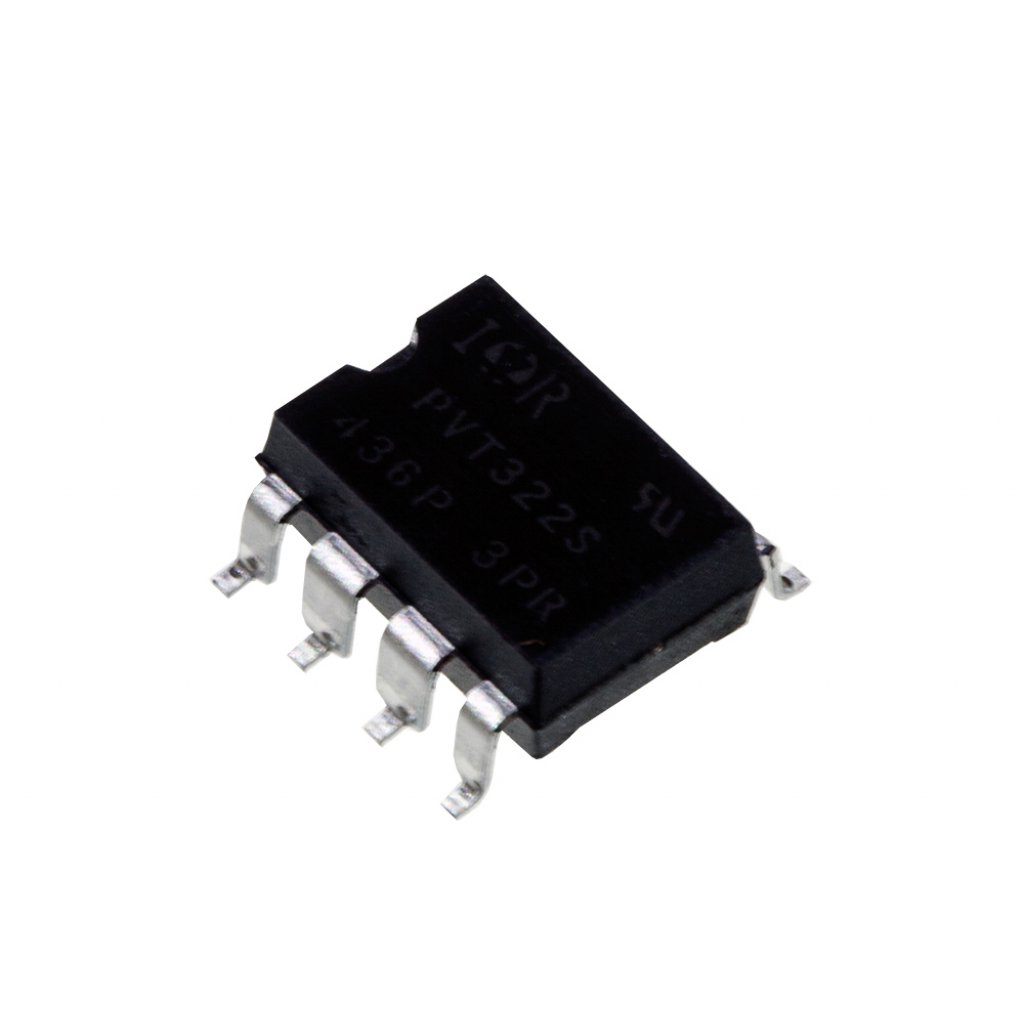

Микросхема, Infineon, PVT322S — двухканальное твердотельное фотореле производства Infineon Technologies. Каждый канал работает как нормально разомкнутый контакт одной группы: он замыкается, когда на встроенный светодиод подаётся управляющий ток. Управляющая и коммутируемая цепи связаны только оптически, гальванического соединения между ними нет.
Выходной ключ построен на силовом полевом МОП-транзисторе HEXFET и пропускает как переменный, так и постоянный ток. Рабочий диапазон нагрузки — от 0 до 250 В. Допустимый ток нагрузки составляет 170 мА, пиковый ток — 500 мА. Сопротивление открытого канала не превышает 10 Ом, поэтому на нагрузке около 170 мА на самом ключе остаётся заметное падение напряжения, и этот режим нужно проверять по тепловыделению. В закрытом состоянии ток утечки равен 1,0 мкА, ёмкость выхода не более 50 пФ.
На стороне управления входное напряжение составляет 1,2 В постоянного тока, а минимальный управляющий ток — 2,0 мА. Чтобы канал надёжно оставался закрытым, ток через светодиод не должен превышать 0,4 мА. Ёмкость между входом и выходом равна 1,0 пФ. Изоляция между входом и выходом выдерживает 4000 В среднеквадратичного значения, её сопротивление — 10^12 Ом. Между полюсами выходов допускается 1000 В постоянного тока. Позиция имеет одобрение UL.
Корпус рассчитан на поверхностный монтаж: восемь выводов формы «крыло чайки», ширина корпуса 7,62 мм. Рабочая температура — от -40 до +85 °C, хранение допускается от -40 до +100 °C. Максимальная температура пайки — +260 °C в течение 10 секунд. Предел по току в 170 мА определяет границу применения: для мощных нагрузок нужен другой тип коммутатора.
Основные характеристики
Два нормально разомкнутых канала, нагрузка до 250 В и 170 мА, сопротивление открытого канала не более 10 Ом, изоляция 4000 В. Корпус на 8 выводов для поверхностного монтажа.
Где применяется
- Промышленная автоматика: гальваническая развязка дискретных выходов контроллеров от коммутируемых цепей.
- Измерительное оборудование: переключение сигнальных линий, где важны малый ток утечки 1,0 мкА и малая ёмкость выхода.
- Слаботочные линии до 250 В: замена электромеханического реле в цепях с током не более 170 мА.
- Телекоммуникационные устройства: отделение управляющей логики от линий с повышенным напряжением.
