Микросхема NXP PCF8563T/5 — часы реального времени с интерфейсом I²C, предназначенные для отсчёта секунд, минут, часов, дней недели, дат и месяцев с учётом високосных лет. Устройство хранит календарь и время во внутренних регистрах и обменивается ими с управляющим контроллером по шине I²C, освобождая основной процессор от постоянного слежения за временем.
В основе микросхемы — встроенный генератор с кварцем на 32,768 кГц и интегрированными конденсаторами нагрузки, поэтому внешних времязадающих элементов, кроме самого кварцевого резонатора, не требуется. От этого же генератора формируется программируемый выход тактовой частоты, на который можно вывести один из нескольких стандартных сигналов — от герцовой метки до частоты кварца.
PCF8563T/5 дополнена будильником и таймером, флагом столетия для длительного ведения календаря и схемой внутреннего сброса при подаче питания. Отдельный вывод прерывания выполнен с открытым стоком и активным низким уровнем, что позволяет объединять его с другими источниками прерываний на общей линии и подключать напрямую к входу контроллера.

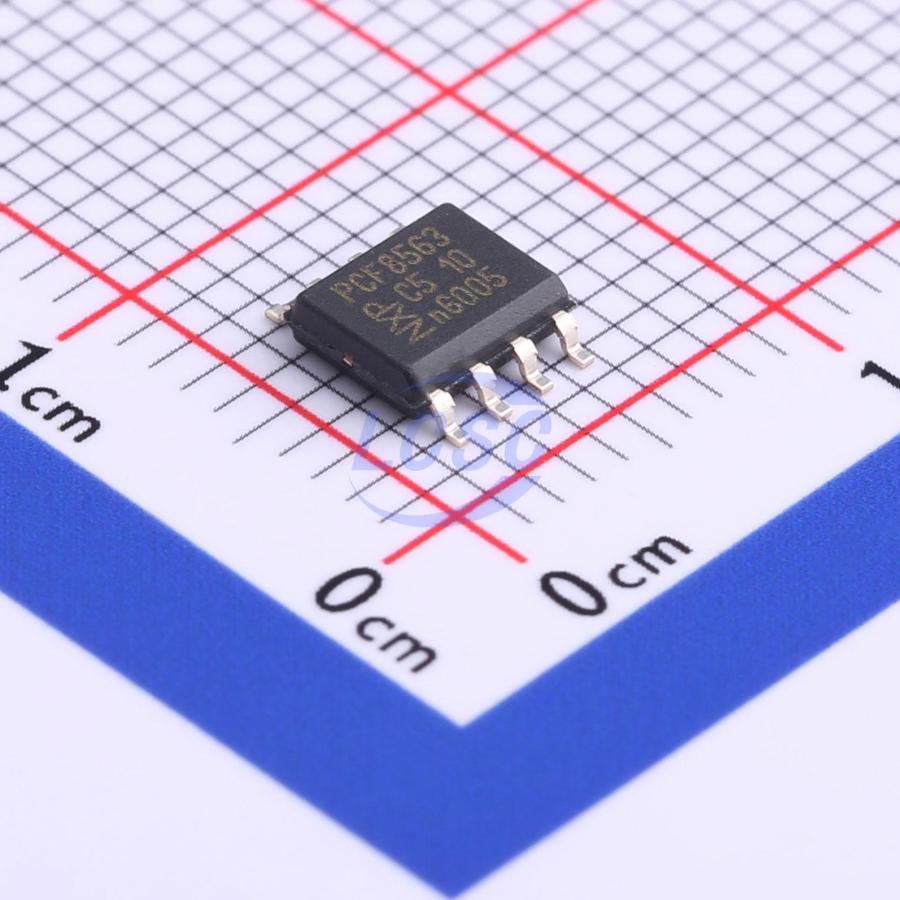

Микросхема работает в широком диапазоне напряжений питания, включая пониженное напряжение резервной батареи, а ток потребления в таком режиме минимален — это позволяет вести отсчёт времени при отключённом основном питании устройства. Исполнение T/5 выполнено в корпусе SO-8 для поверхностного монтажа.
Основные характеристики
- Производитель: NXP
- Тип: микросхема часов реального времени
- Интерфейс: I²C, скорость шины до 400 кбит/с
- Напряжение питания: 1,0…5,5 В
- Ток потребления в резервном режиме: 0,25 мкА (при напряжении питания 3,0 В и температуре 25 °C)
- Встроенный генератор: кварц 32,768 кГц
- Программируемые частоты выхода: 32,768 кГц; 1,024 кГц; 32 Гц; 1 Гц
- Вывод прерывания: открытый сток, активный низкий уровень
- Корпус: SO-8, ширина 3,9 мм
- Монтаж: поверхностный (SMD)
Где применяется
- Бытовая электроника: ведение времени и календаря в устройствах с дисплеем или таймером
- Промышленная автоматика: отметка времени событий и синхронизация контроллеров по шине I²C
- Системы учёта времени: журналирование операций с привязкой к дате и времени
- Устройства с автономным питанием: сохранение хода часов от резервной батареи при выключенном основном питании
