Микросхема NXP PCA9555PW — расширитель портов ввода-вывода на 16 независимых линий с интерфейсом I2C и поддержкой протокола SMBus. Микросхема добавляет управляющему контроллеру дополнительные цифровые входы и выходы в тех случаях, когда собственных портов процессора недостаточно, а разводить отдельную параллельную шину не позволяют место на плате или число свободных выводов контроллера.
Каждая из 16 линий ввода-вывода настраивается независимо на вход или выход через регистры конфигурации, доступные по шине I2C. Обмен данными с ведущим устройством идёт на тактовой частоте до 400 кГц, нижней границы по частоте микросхема не задаёт — шина может простаивать без ограничения по времени. Отдельный выход прерывания с открытым стоком и активным низким уровнем сообщает контроллеру об изменении состояния любого из входов, что позволяет реагировать на события, а не опрашивать порты постоянно.

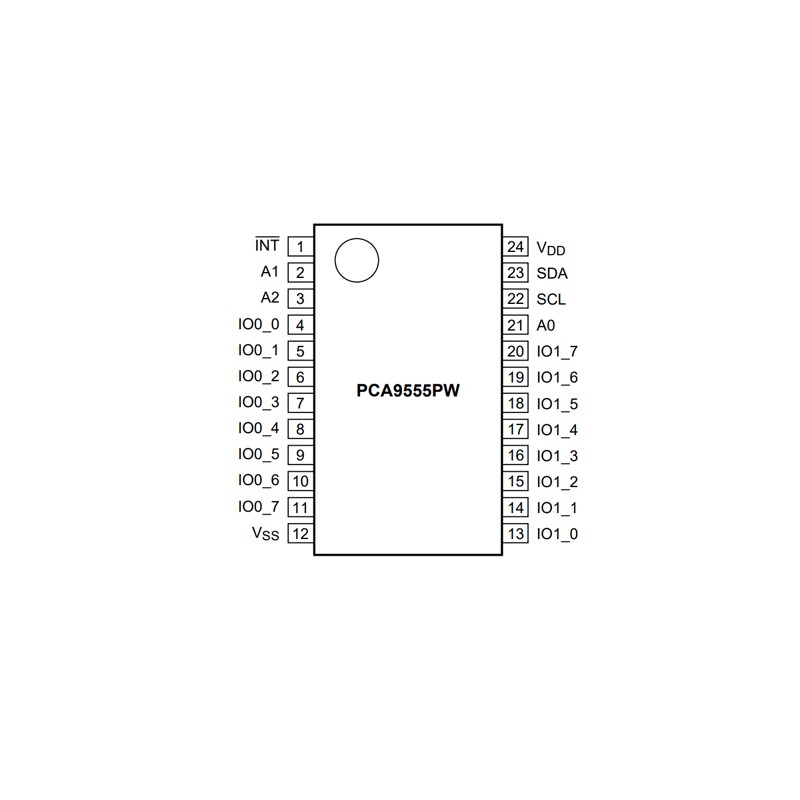

Исполнение PCA9555PW,118 выполнено в корпусе TSSOP24 (SOT355-1) для поверхностного монтажа — компактном по сравнению с более широкими корпусами той же линейки, что удобно при плотной компоновке платы. Входные линии допускают уровень сигнала до 5 В, поэтому микросхему можно подключать как к 3.3-вольтовой, так и к 5-вольтовой периферии. По сравнению с более ранними расширителями серии PCF8575 у PCA9555PW увеличена нагрузочная способность выходов, что расширяет число нагрузок, подключаемых напрямую, — светодиодов, маломощных реле, входов логических схем.
Диапазон питания микросхемы — от 2.3 до 5.5 В, рабочий температурный диапазон — от -40 до +85°C, что позволяет применять её как в бытовой аппаратуре, так и в промышленных устройствах. Ток потребления в режиме ожидания низкий, а защита от электростатического разряда и от триггерного эффекта (защёлкивания) рассчитана на условия монтажа и эксплуатации на производственной линии.
Основные характеристики
- Число линий ввода-вывода: 16
- Интерфейс: I2C, SMBus
- Макс. тактовая частота: 400 кГц
- Мин. тактовая частота: 0 Гц
- Напряжение питания: от 2.3 до 5.5 В
- Допустимое напряжение на входах: до 5 В
- Выход прерывания: открытый сток, активный низкий уровень
- Число адресуемых устройств на шине: до 8
- Ток защёлкивания (Latch-up): 100 мА
- Защита от ЭСР (HBM): 2000 В
- Защита от ЭСР (CDM): 1000 В
- Рабочая температура: от -40 до +85°C
- Корпус: TSSOP24 (SOT355-1)
- Монтаж: SMD
Где применяется
- Промышленная автоматика: подключение датчиков сухого контакта и исполнительных реле к контроллеру по одной шине I2C
- Панели индикации: управление светодиодами и считывание состояния кнопок без выделенных портов процессора
- Встраиваемые системы: расширение числа GPIO на компактных платах, где корпус TSSOP24 экономит место
- Периферийные модули: контроль переключателей и перемычек конфигурации через прерывание, без постоянного опроса шины
